Le bassin à koï de showa - le filtre principa

l
Premier aspect de la filtration de Showa, le filtre principal

Celui-ci est composé d'un grand vortex suivi d'un filtre trois compartiments avec en premier lieux des brosses, deuxième chambre du matala et finalement la dernière chambre est garnie de céramiques

Ce gros filtre devrait en principe suffire largement au bassin, mais Showa est difficile !

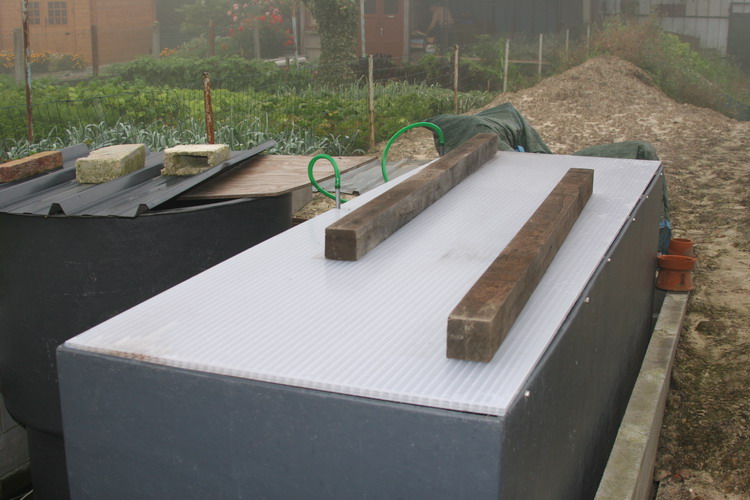

Vue générale du filtre principal multi chambre de grande capacité

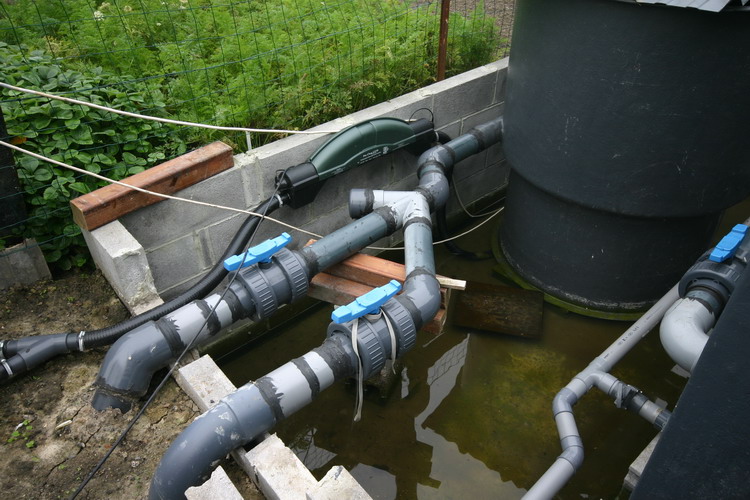

Arrivée des tuyaux des bondes de fond,  avec vannes à bille

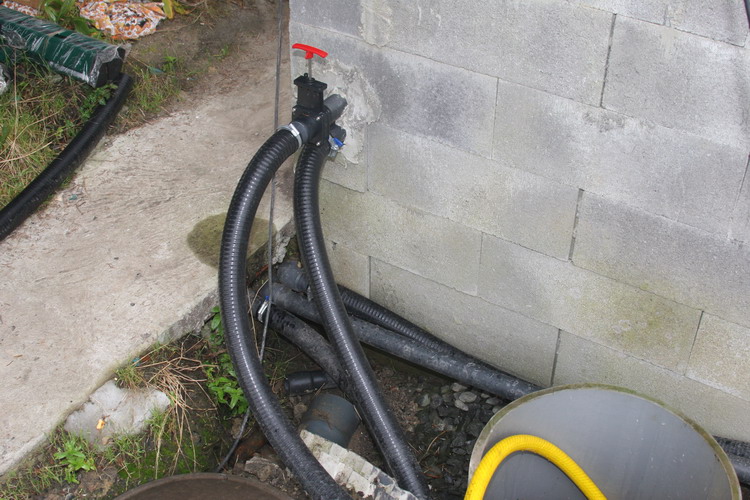

Les retours ce fon de part et d'autre du bassin en tuyau souple de 50mm

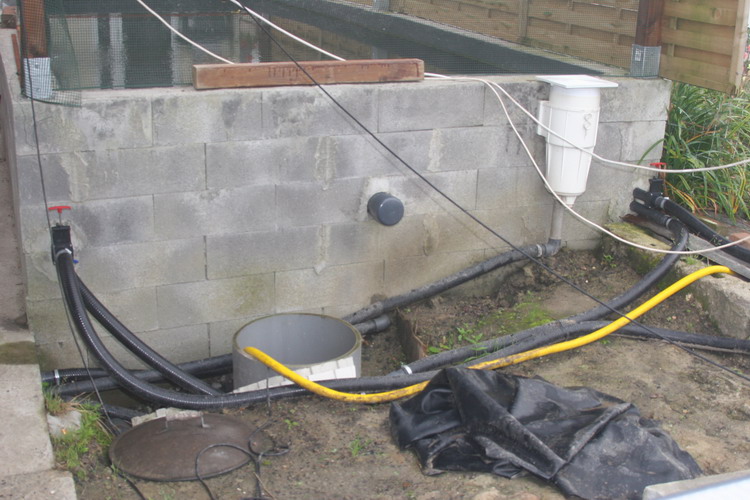

on remarque le puisard de récolte des eaux usées des filtres, il y a une pompe pour eau chargée qui permet de vider au égout le puisard en question

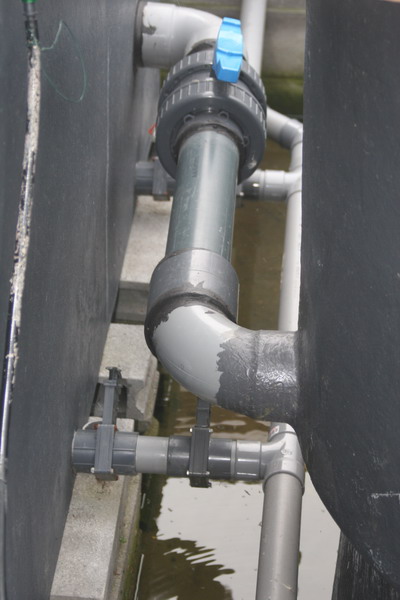

La liaison entre le Vortex et le premier compartiment du filtre

Ce tuyau est également équipé d'une vanne à bille ainsi tous les éléments de cette filtration peuvent être isolés les uns des autres

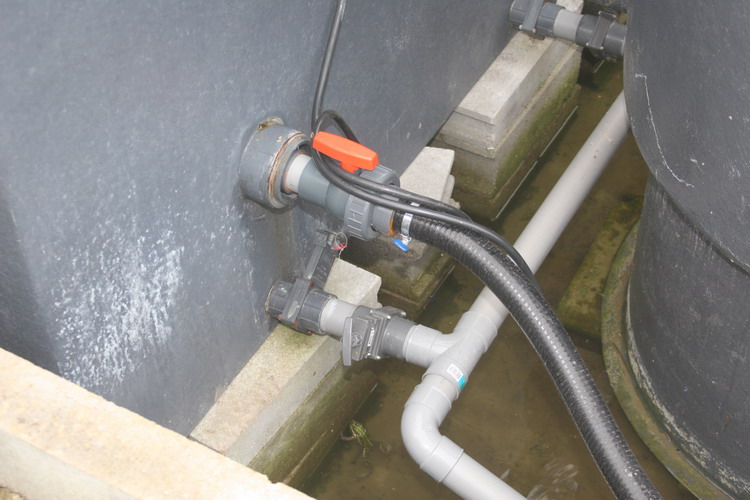

La vanne orange est la sortie du filtre multi chambre, sortie qui vas alimenter la pompe

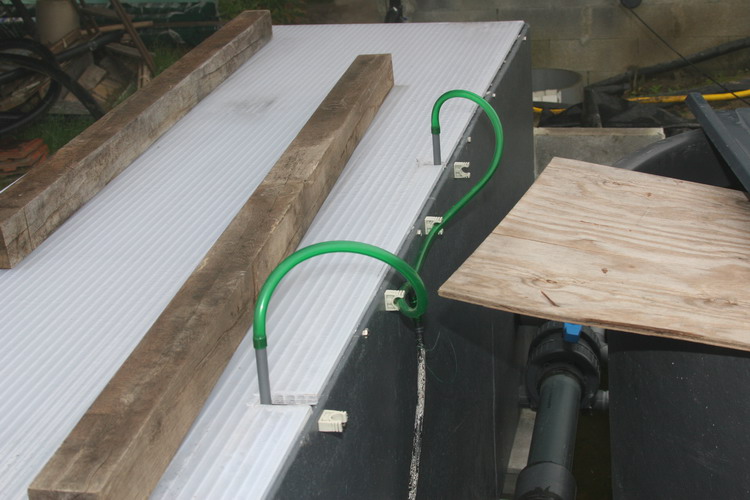

on remarque les tuyaux vert d'alimentation en air du filtre

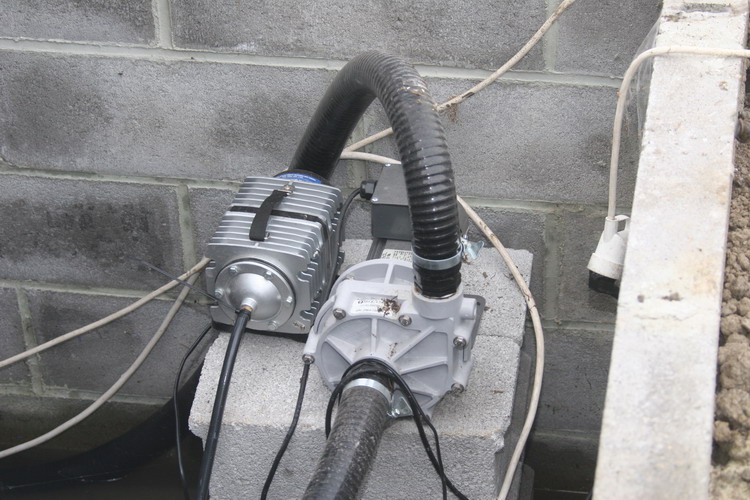

A droite la pompe principale du filtre, à gauche la pompe à air du filtre

Nous verrons plus tard l'inclusion après la pompe du système d'injection d'ozone avec microcel

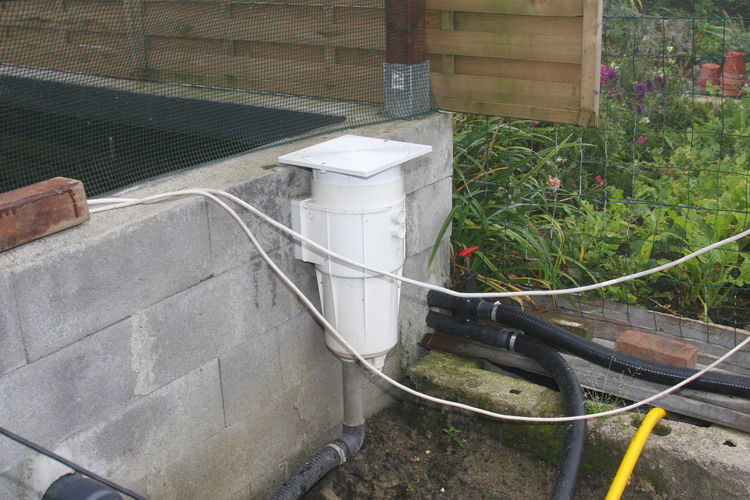

l'appareil en blanc est simplement le skimmer, celui-ci n'est pas inclus dans cette ligne de filtration, mais bien dans la ligne de l'UB que nous verrons par la suite
