Michael vient de frapper à nouveau ! Une réalisation
attendue par tous, plébiscitée dans les forum. Michael peut être fier de sa
réalisation d'autant plus qu'elle fait partie d'un système de filtration
particulier (à voir bientôt sur le site), en effet, le skimmer doit
s'intégrer à une entrée du filtre avec un diamètre de 90mm. Cela dit,
l'exemple peut être suivi car les modifications sont mineures pour le rendre
compatible avec une pompe classique. à vos outils et bonne lecture.
Cliquez sur les images pour les agrandir

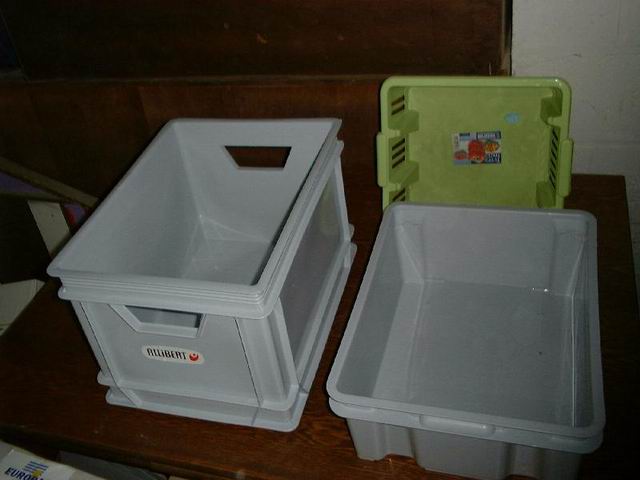

1/Matériel nécessaire :
- Un bac plastique de 42.5 * 36 profondeur 14 cm pour
s’intégrer
dans le bac ci-dessous.
- Un bac plastique de 43.5 * 36 profondeur 26 cm.
- Un panier qui rentre totalement dans le petit bac.(trou de +/- 1cm)
- Une bride pour percer les bâches d’étang (disponible chez les vendeurs de
matériel d’étang) diam. 90
- 1 m d’équerre en aluminium.
- 1 disqueuse
- 1 foreuse + mèche de 4 mm
- Petit boulon à large tête de 4 mm + écrou et rondelle
- 1 cartouche de TEC 7.

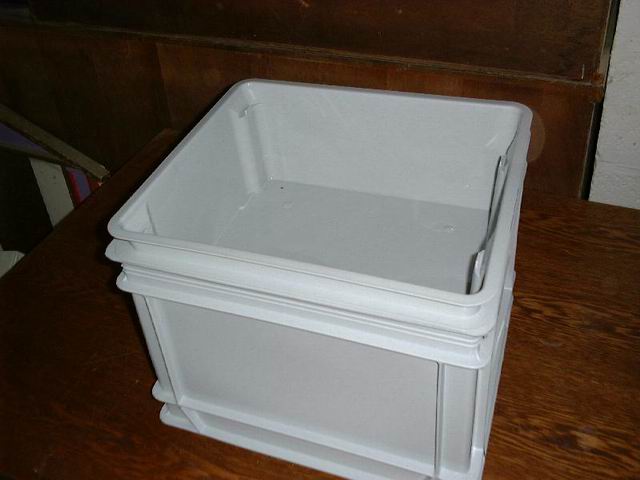

Le petit bac doit s’intégrer parfaitement dans le
grand en laissant +/- 2 à 3 cm entre les 2 fonds.
Découper le fond du petit bac pour que le panier pose
sur le fond.

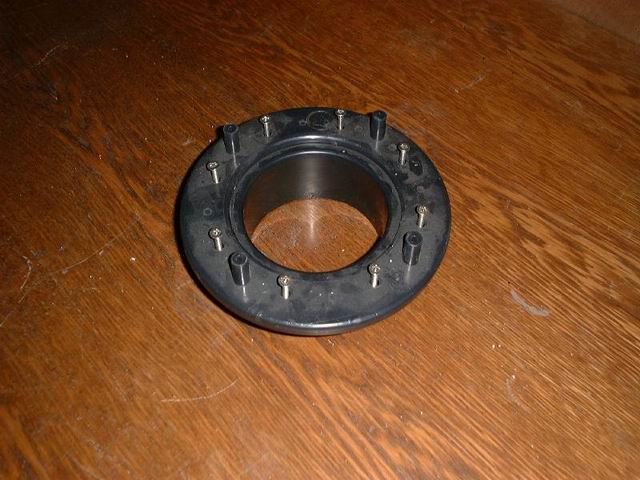

Préparer la bride.

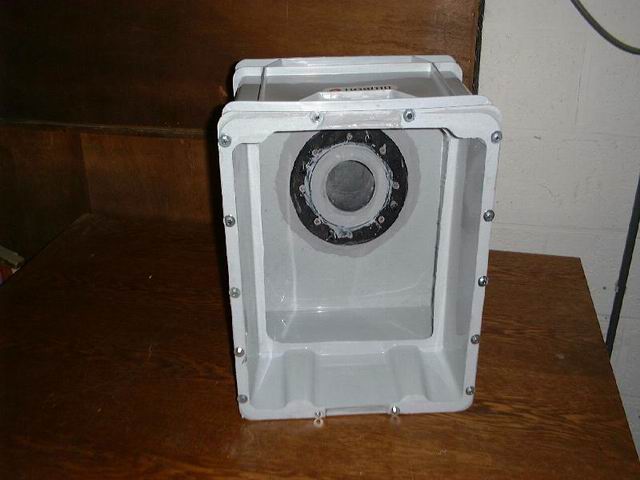

Fixer la bride sur le fond du grand bac à l’aide du
mastic TEC 7.

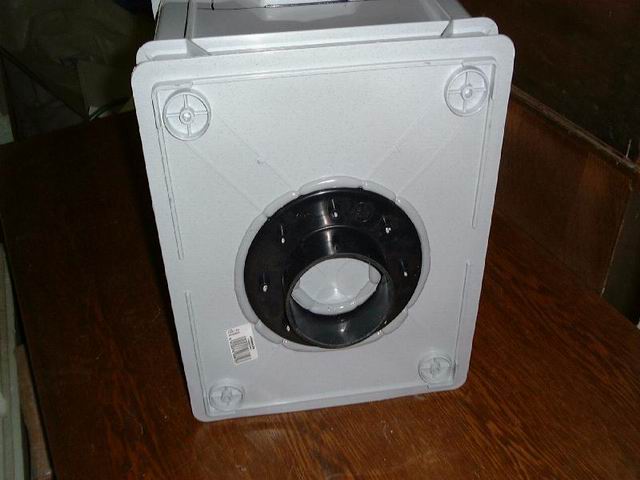

Percer le fond du bac dans le centre de la bride à
l’aide d’une scie cloche de diam. 90.

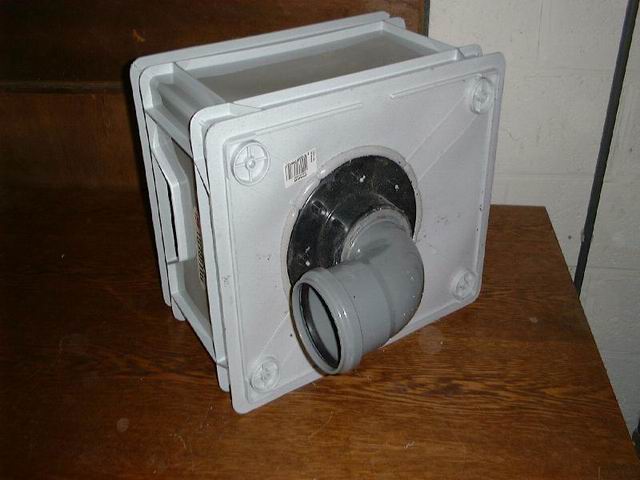

Placer un coude de diam. 90 pour aller vers le filtre

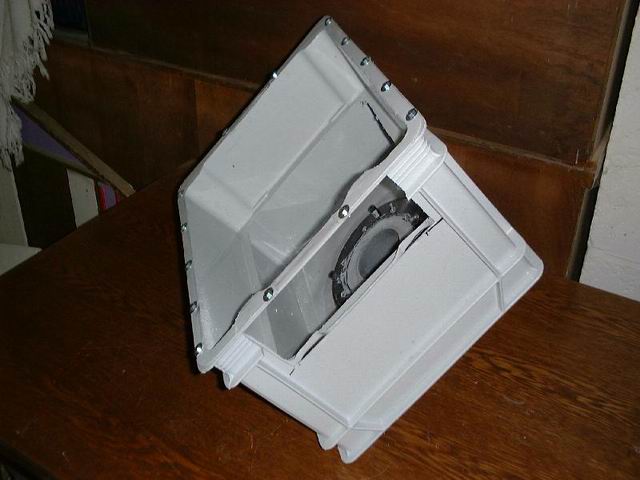

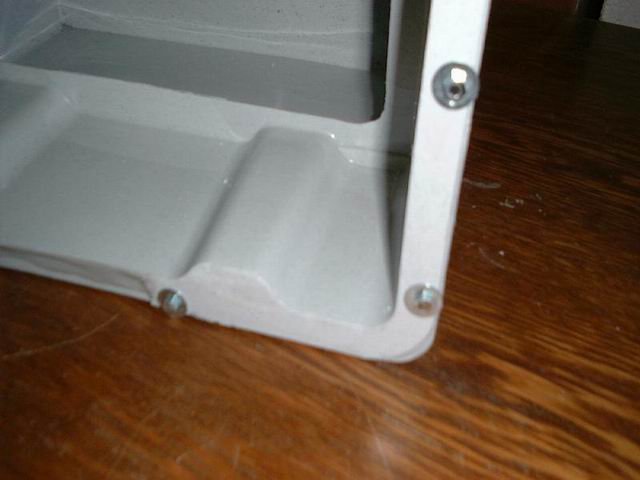

Fixer les 2 bacs à l’aide de petits boulons de 4 mm en
Inox en n’oubliant pas de faire le joint entre les deux avec du TEC 7 avant
de serrer les écrous.

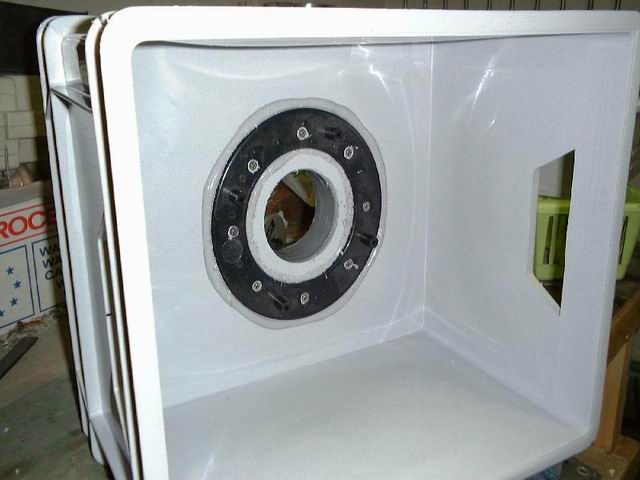

Effectuer l’ouverture à travers les deux bacs pour
l'entrée de l'eau +/- 9 cm * 22 cm à partir du dessus.

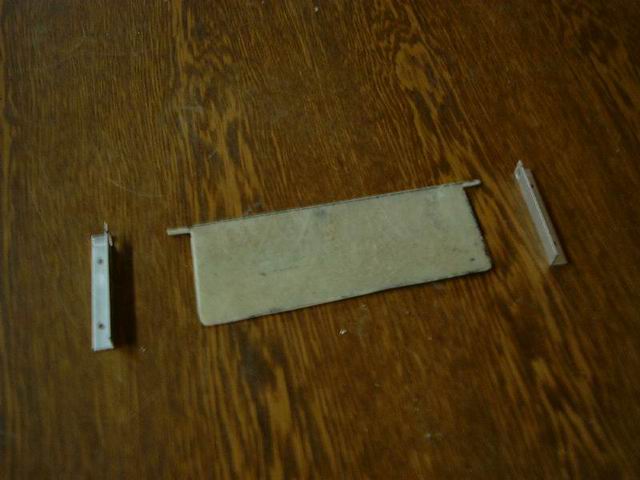

Préparer le clapet en plastique dur en faisant deux
petites pointes sur les côtés ce qui permettra de le fixer.
Préparer deux équerres en aluminium de +/- 9 cm de long, forer un trou de 6
mm dans un des côtés de l’équerre pour fixer le clapet et forer 2 trous de 4
mm pour fixer l’équerre aux bacs

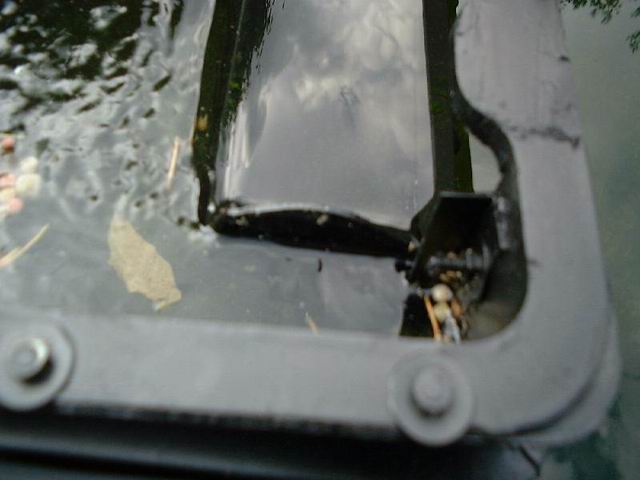

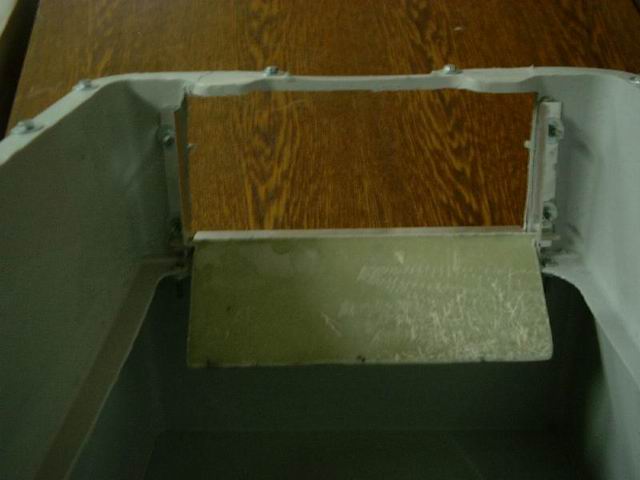

Fixer les deux équerres ainsi que le clapet en prenant
bien soin d’effectuer les joints au TEC 7.

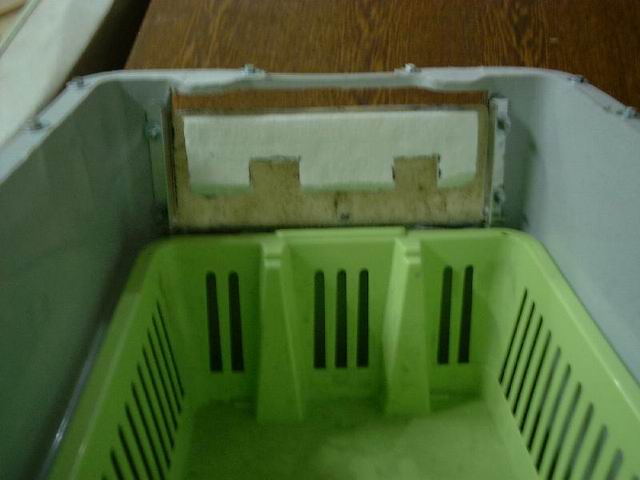

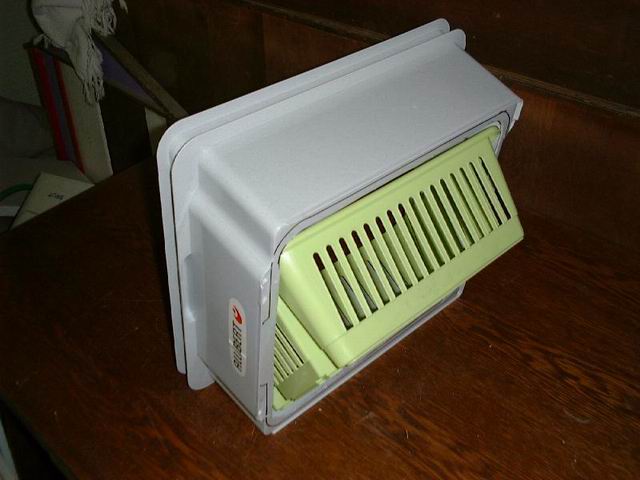

Déposer le panier dans le fond du skimmer et coller
une plaque de frigolite sur le clapet
Si vous ne possédez pas de filtre par gravité, prévoir
deux bacs un peu plus long mais en gardant le même panier pour pouvoir
intégrer une pompe derrière le panier ou prévoir le grand bac mais un peu
plus profond pour y introduire la pompe.
Dans les deux cas il ne faut pas la bride et le coude, il faudra plutôt
prévoir une sortie pour le tuyau de la pompe.
Bon travail à tous

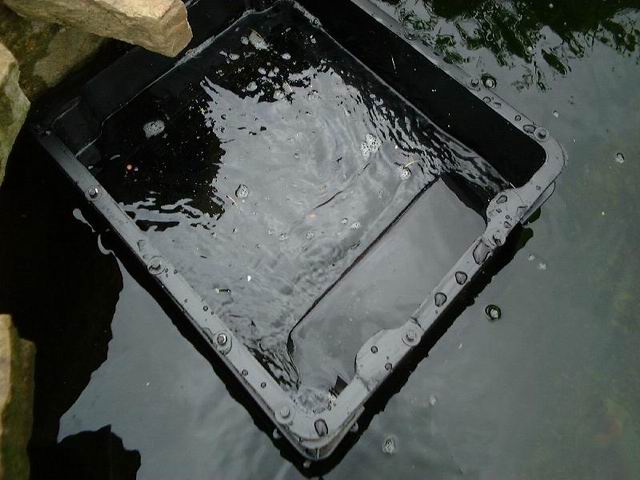

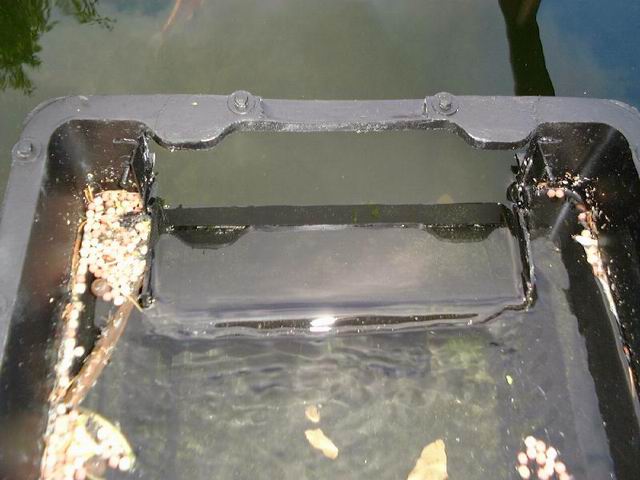

Voilà le skimmer en action, il a été peint en noir
pour le rendre un peu moins visible (bombe
de noir mais sans plomb!!!!!!). Il ne reste plus
qu'à réaliser un capot
pour encore mieux le dissimuler mais la cela relève du goût de chacun et de
l'environnement.
Encore merci à Michael pour
cette belle réalisation.
