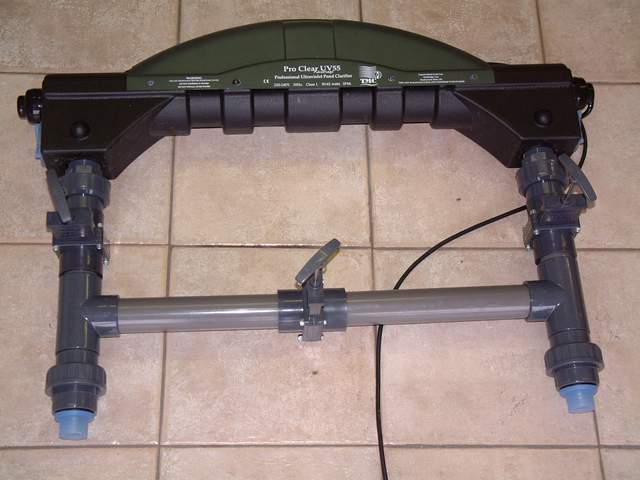

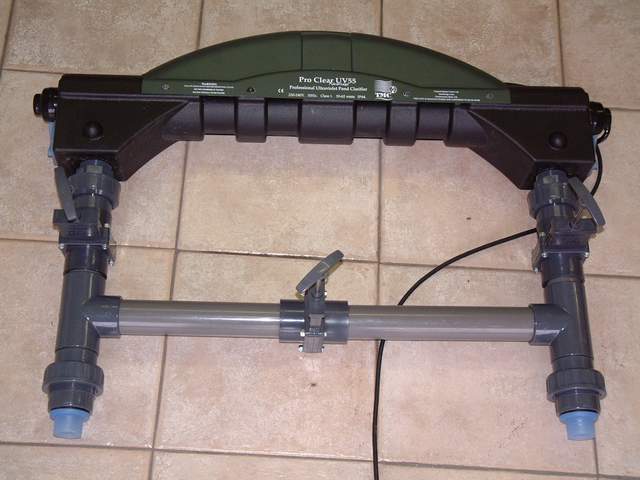

| Vue du By-pass terminé et prêt à
être monté au pied du filtre. Celui-ci est composé de trois vannes à
guillotine, et de quatre raccords rapides adaptés au diamètre du tuyau de
la pompe. Le diamètre des tubes peut être supérieur à la section
du tuyau du filtre, mais en aucun cas inférieur. Dans mon cas la
section du tube est de 50mm |
 |
| Matériels
à disposer |
|

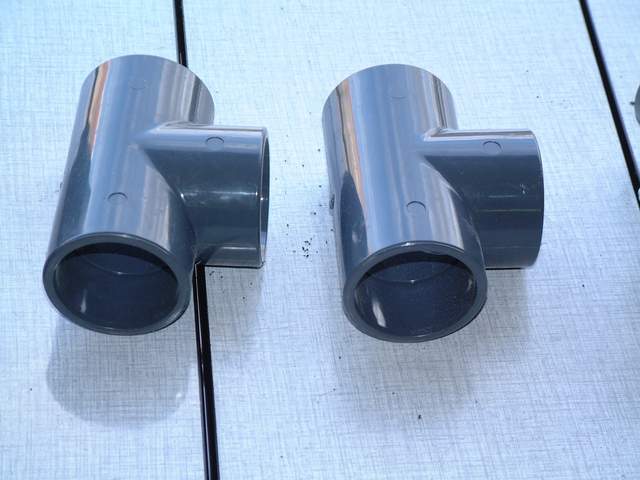

| 2 x T à coller |
 |

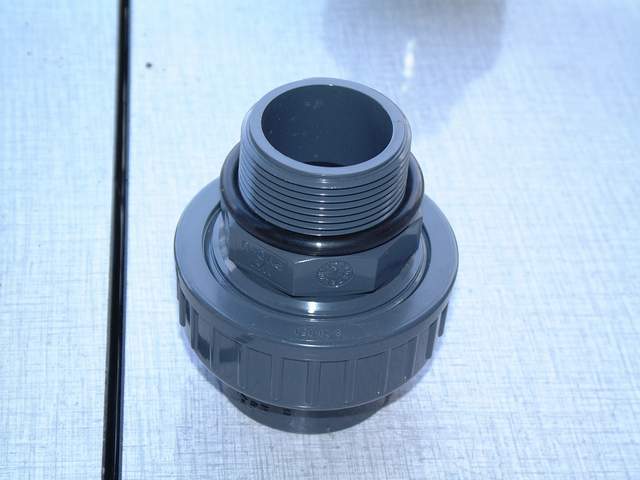

| 2 x raccords rapides
Un côté est à filetage mâle, l'autre côté
est à coller
|
|

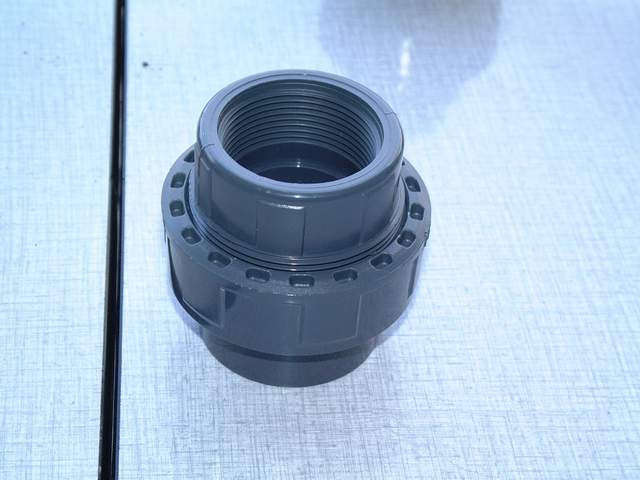

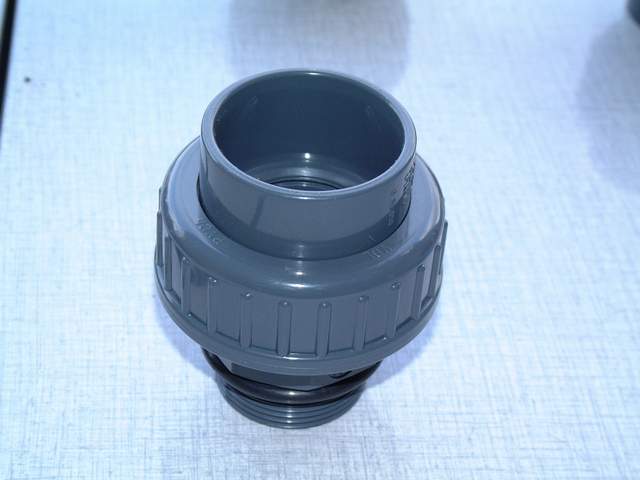

| 2 x raccords rapides
Un côté est à filetage femelle, l'autre côté
est à coller
|
  |

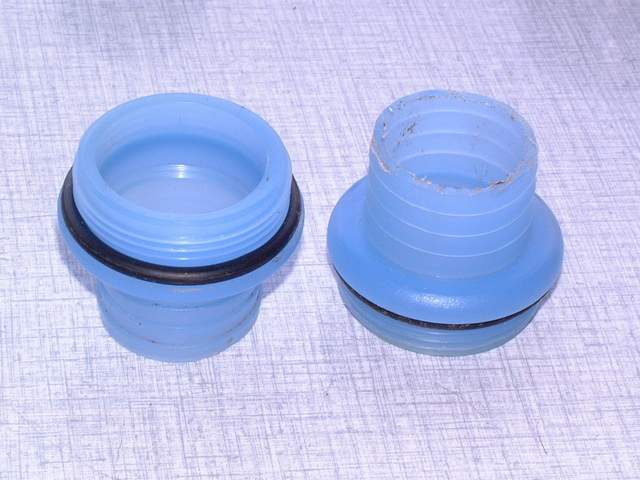

| 2 x Réductions pour
l'adaptation des tuyaux venant de la pompe et allant au filtre.
Une longueur de tube du diamètre choisi.
|
|
| Il
est temps de commencer le montage |
|

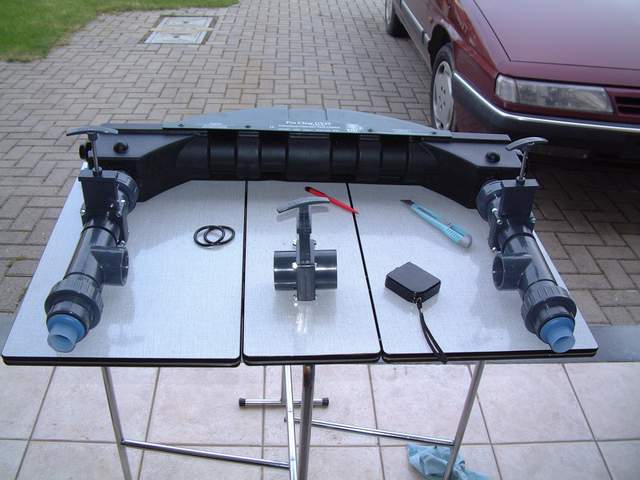

| Placer l'ensemble des
pièces au sol afin de visualiser votre montage. Prenez soigneusement les
mesures d'entre axe de votre UV et sciez les différentes pièces à
coller. |
 |

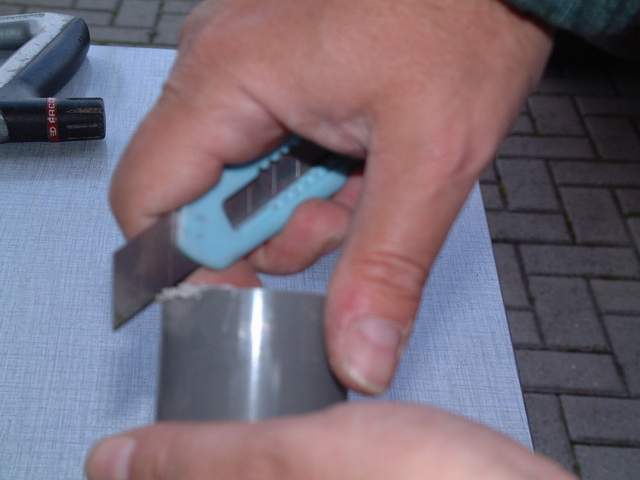

| L'ébavurage est une
opération indispensable afin que les pièces s'emboîtent parfaitement.
Un léger ponçage des parties à coller permet une meilleur adhérence de
la colle. |
  |

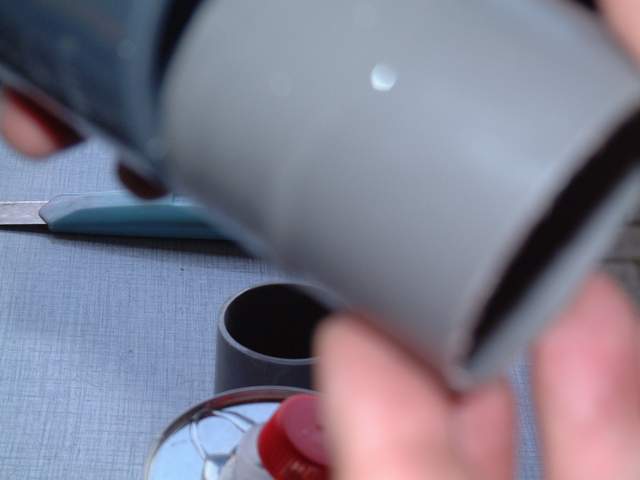

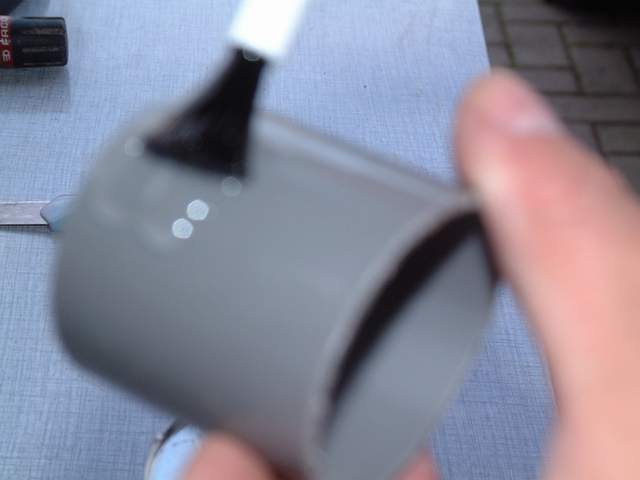

| Enduisez les parties
mâles de colle et emboîtez fermement les deux pièces, ajustez afin
d'obtenir le bon angle de montage. |

|

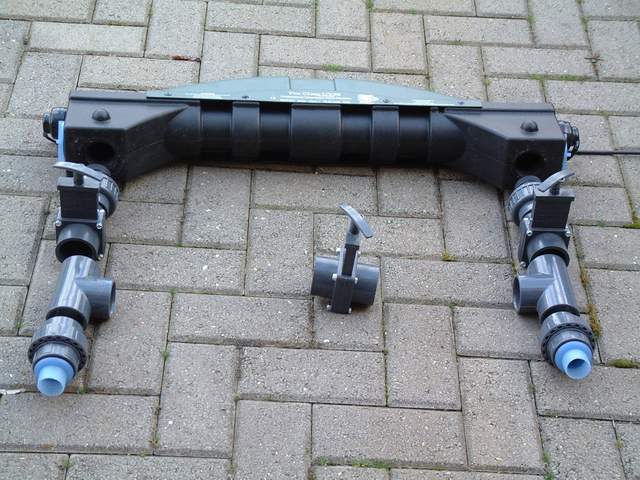

| Pour faciliter le montage,
procédez comme sur l'image, montez les deux colonnes en premier lieu,
ceci permet de mesurer facilement la longueur des deux pièces centrales. |
|
| Après le montage des deux
pièces centrales, le montage est terminé. |
|

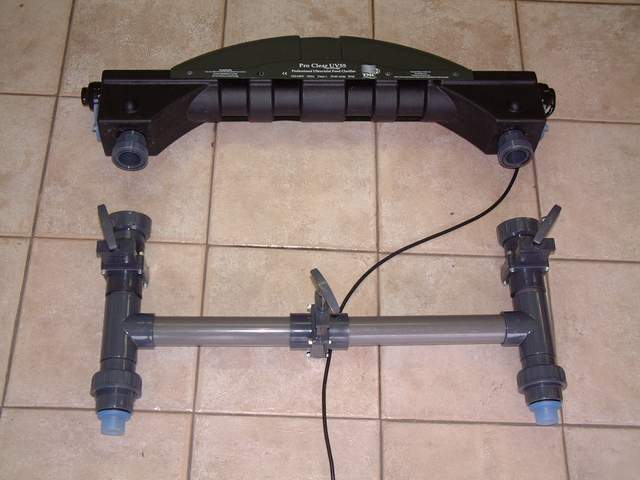

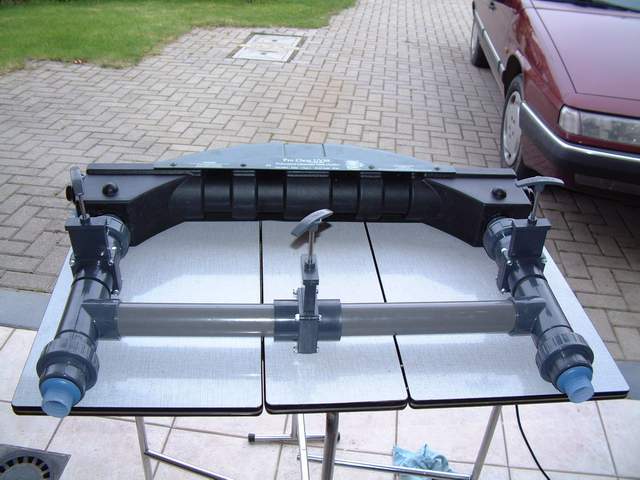

| Sur les images ci-contre,
on peut voir le démontage de l'UV en un tour de main. Il ne reste plus
que le montage définitif près du filtre. |
  |
| Par sécurité, il est
préférable de couper la pompe avant de manipuler les vannes |
|
| |
|
