ATBAccueil Etang et bassin Bricolages Les filtres UV création d'un filtre UVC de 55wATB

Un UV coûte cher, la construction d'un tel appareil ne pose pourtant pas de gros problèmes. Nous allons voir comment construire non seulement un UV mais un double UV de deux fois 55W avec by-pass intégré.


Je remercie Alex pour cette belle réalisation.
De quel matériel disposer pour construire un double UV ?

comme vous pouvez le voir sur les images ci-contre, le tout est constitué de :

  • quelques tubes de descente de gouttière en PVC au diamètre de 110mm

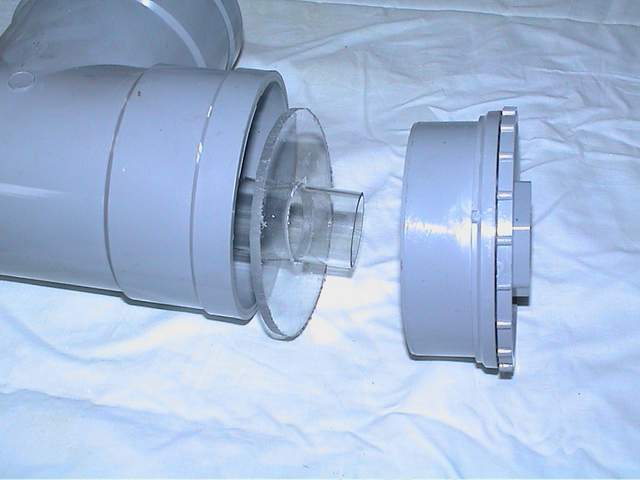

  •  de quatre rondelles en plexiglas découpées au diamètre de 110mm avec un trou central de 32mm pour le passage du tube en quartz
  •  deux tubes de quartz
  •  deux tubes UV
  •  un ballast électronique (le ballast électronique a l'avantage de prolonger la durée de vie des tubes, mais également de limiter le dégagement de chaleur )
  • quelques presse étoupes

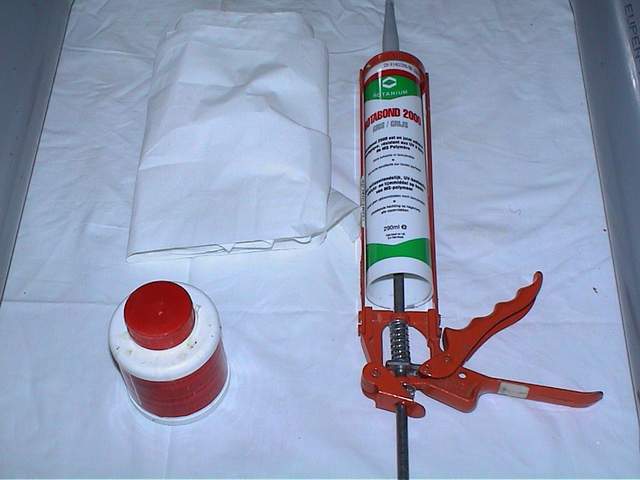

  • de la colle pour PVC
  • une cartouche de silicone de montage

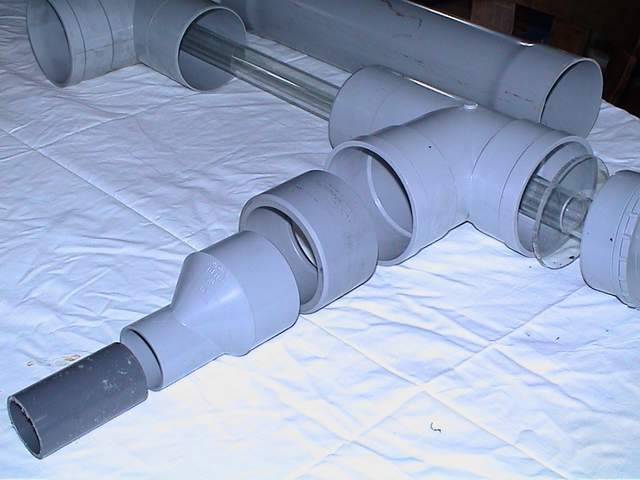

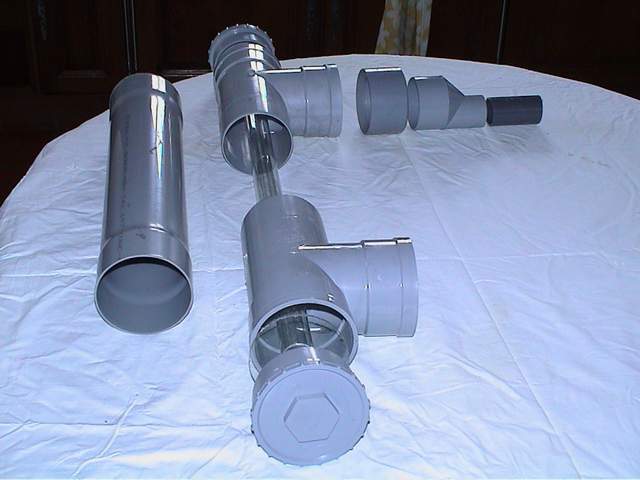

bricolage/DSC00004.jpg (30340 octets) Cliquez sur les images pour les agrandir  bricolage/DSC00006.jpg (32416 octets)
  bricolage/DSC00005.jpg (25032 octets)
  bricolage/DSC00009.jpg (29358 octets)

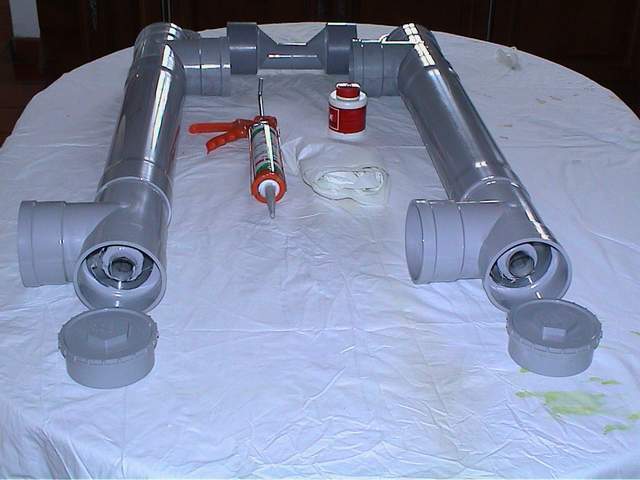

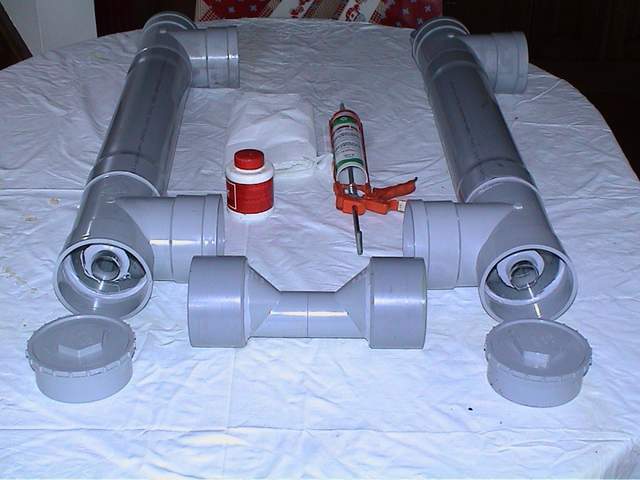

bricolage/DSC00007.jpg (36317 octets)   bricolage/DSC00010.jpg (34276 octets)
La construction ne pose pas de gros problèmes

suivez attentivement les images, au besoin imprimez les.

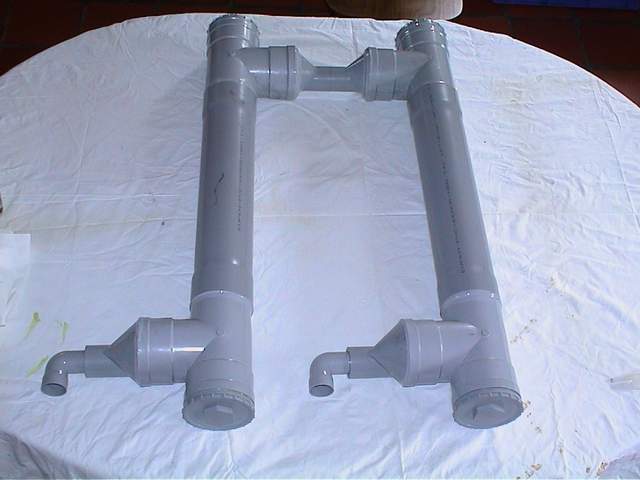

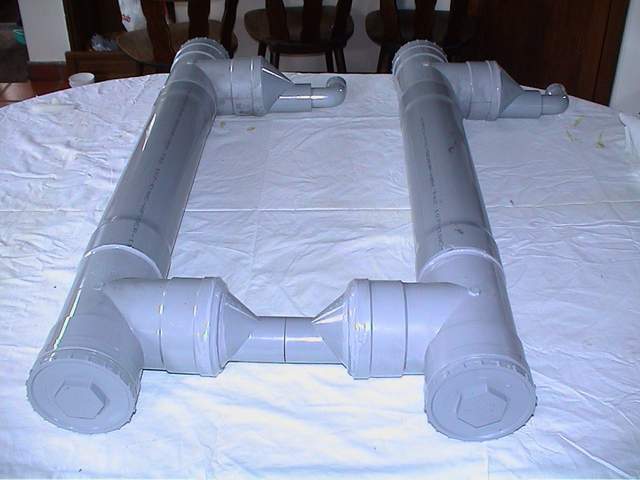

bricolage/DSC00011.jpg (32031 octets)   bricolage/DSC00012.jpg (28284 octets)

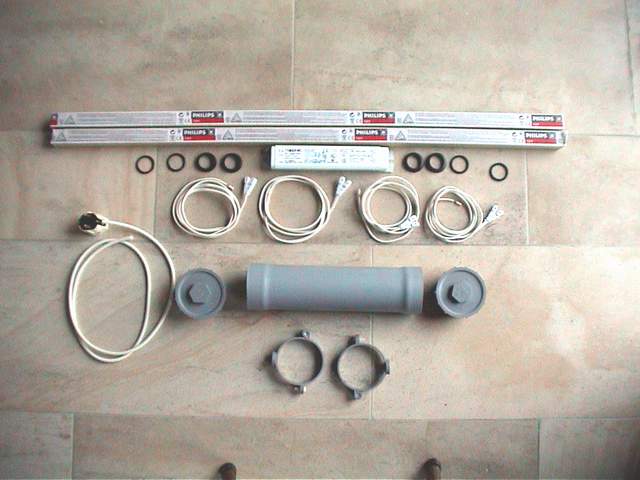

Ci-contre les différents éléments électriques   bricolage/DSC00015.jpg (36613 octets)

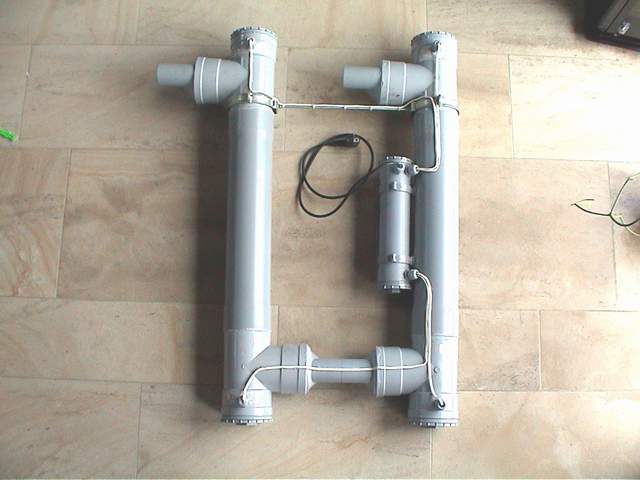

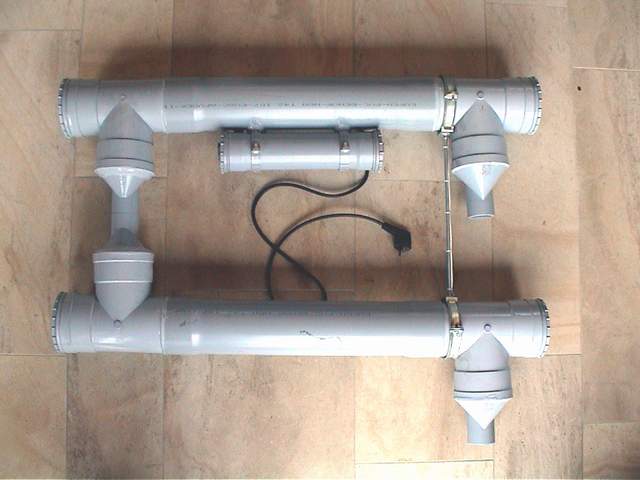

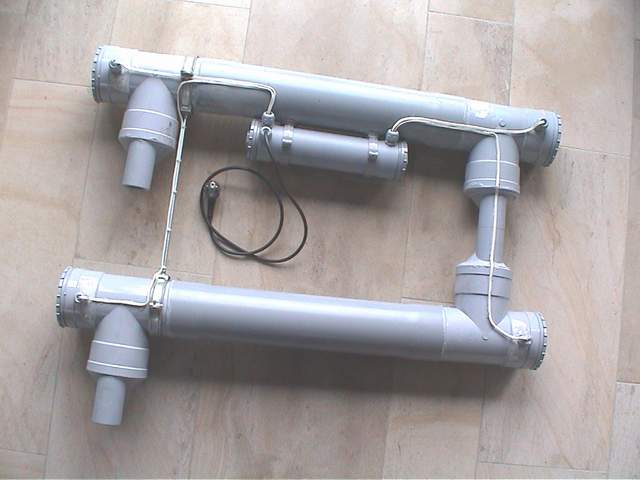

Dès que le câblage est terminé, il ne reste plus qu'à réaliser un by-pass pour celui-ci bricolage/DSC00016.jpg (29125 octets) bricolage/DSC00018.jpg (31074 octets) bricolage/DSC00017.jpg (30571 octets)

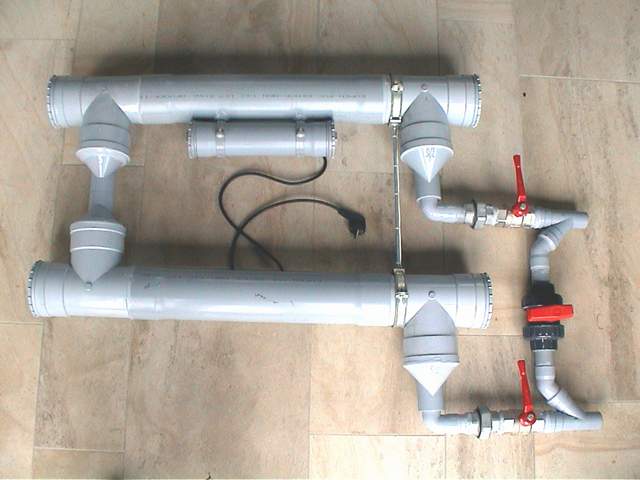

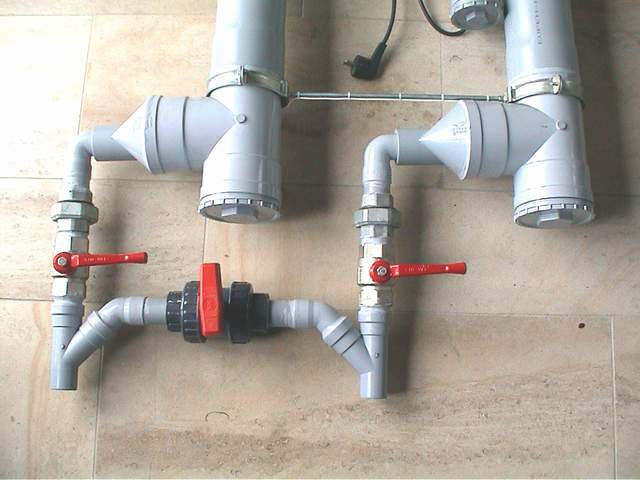

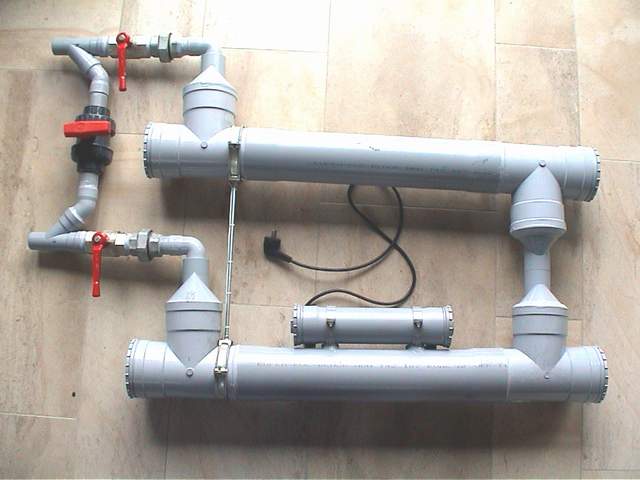

Vous pouvez voir la réalisation d'un autre type de by-pass suivez ce lien bricolage/DSC00019.jpg (35118 octets) bricolage/DSC00020.jpg (33197 octets) bricolage/DSC00021.jpg (32157 octets)

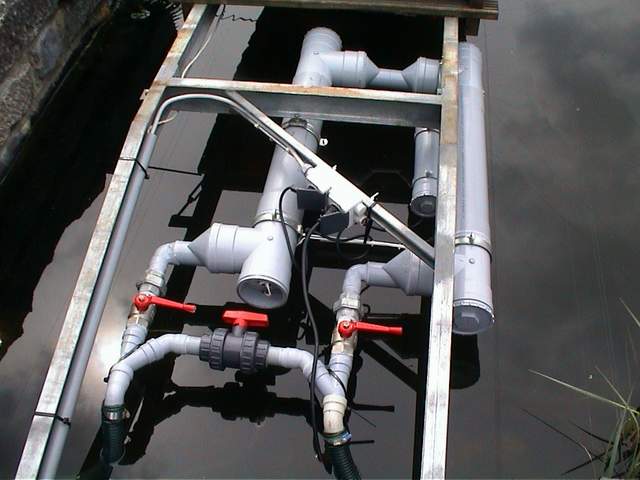

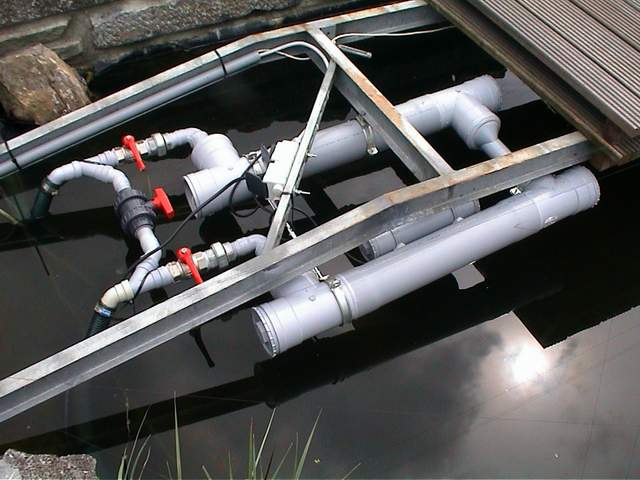

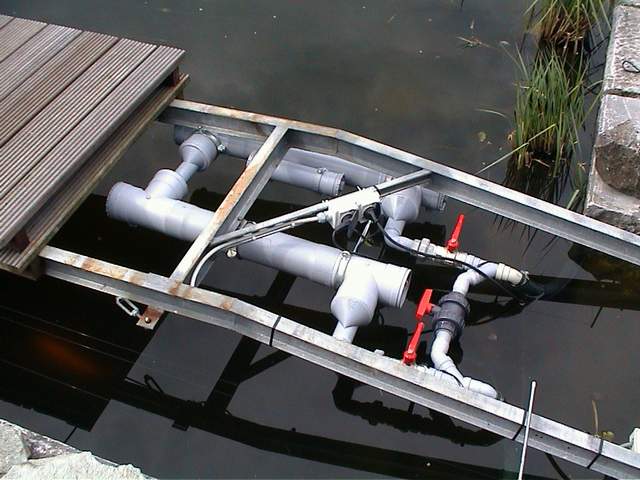

Le montage est placé sous le pont ce qui le rend invisible lorsque le plancher est monté bricolage/DSC00022.jpg (48524 octets) bricolage/DSC00023.jpg (37732 octets) bricolage/DSC00024.jpg (45856 octets)

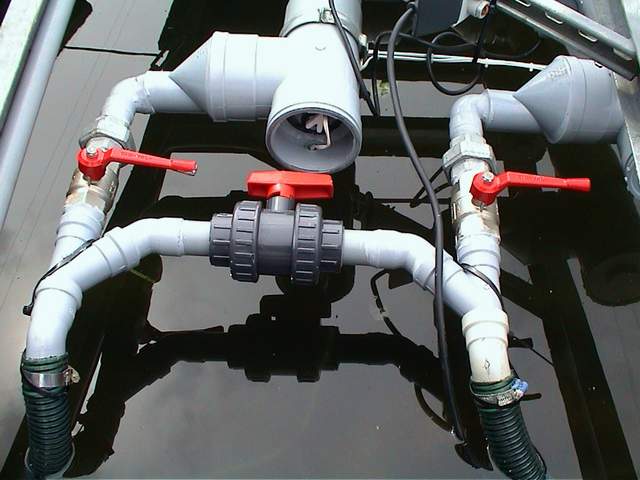

    bricolage/DSC00026.jpg (40280 octets)

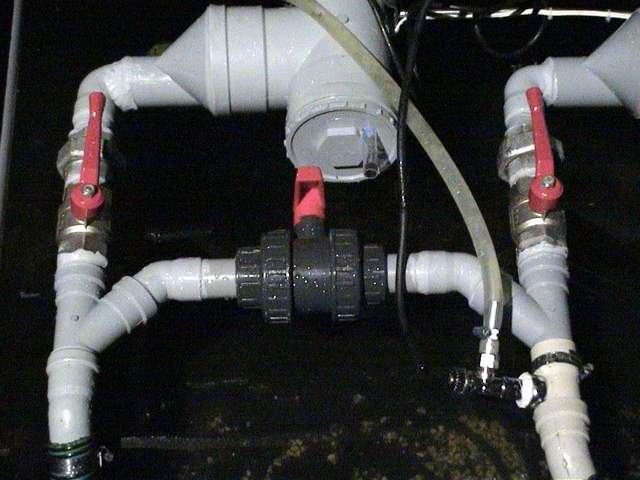

On remarque sur le bouchon de 110mm un petit tube de verre, celui-ci permet de vérifier le bon fonctionnement du tube. Ce contrôle ne peut se faire que dans l'obscurité. bricolage/DSC00032.jpg (40253 octets)
Ce montage est très économique par rapport au marché actuel.
Petites précisions :

Il est impératif d'utiliser un tube en quartz, en effet un tube en plexi ne conviendrait pas. La gamme d'ondes responsables de la destruction des algues unicellulaires ne se diffuse pas à travers le verre, le plexi ou le PVC.

D'autre part l'appareil n'est pas aisé à entretenir car il n'y a pas moyen de démonter le tube quartz, sauf en décollant les parties d'extrémités. Cela vaut principalement pour les personnes utilisant de l'eau de conduite pour faire le niveau du bassin. Si comme Alex vous utilisez de l'eau de pluie , alors il n'y a pas de problème car il n'y aura pas de dépôt de calcaire sur le tube en quartz.

Pour le reste, voilà déjà plusieurs saisons que le montage fonctionne parfaitement bien, pour le plus grand bonheur d'Alex.

Si vous avez des suggestions, améliorations ou remarques concernant le montage, n'hésitez pas à m'écrire.

F.A.Q.

Ou acheter un tube Quartz ?

Vous pouvez acheter un tube quartz chez un électricien
