Fabrication d’un venturi en tube.

Matériel nécessaire :
- une réduction tampon de 40/32
- une réduction tampon de 50/40
- un rond en plastique de 40 mm de diamètre
- 16 cm de tuyau pvc de diamètre 50 mm
- 10 cm de tuyau pvc de diamètre 32 mm
- 1 mèche de 6 mm
- 1 mèche de 4 mm
- 1 foreuse
- colle pvc

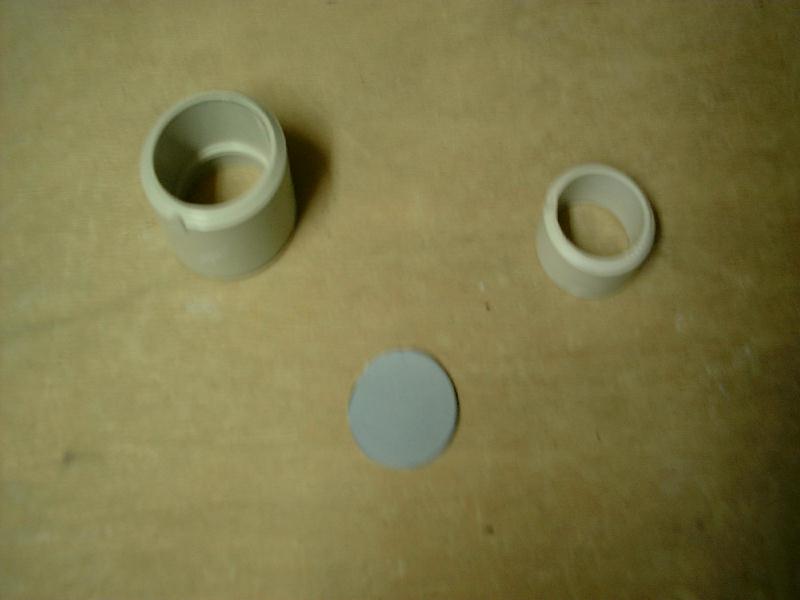

 Préparer une pastille de 4 cm de diamètre dans une plaque de pvc (fendre un tuyau dans le sens de sa longueur et chauffer avec un chalumeau pour qu’il devienne souple, puis ouvrir bien plat le tuyau jusqu’à refroidissement).

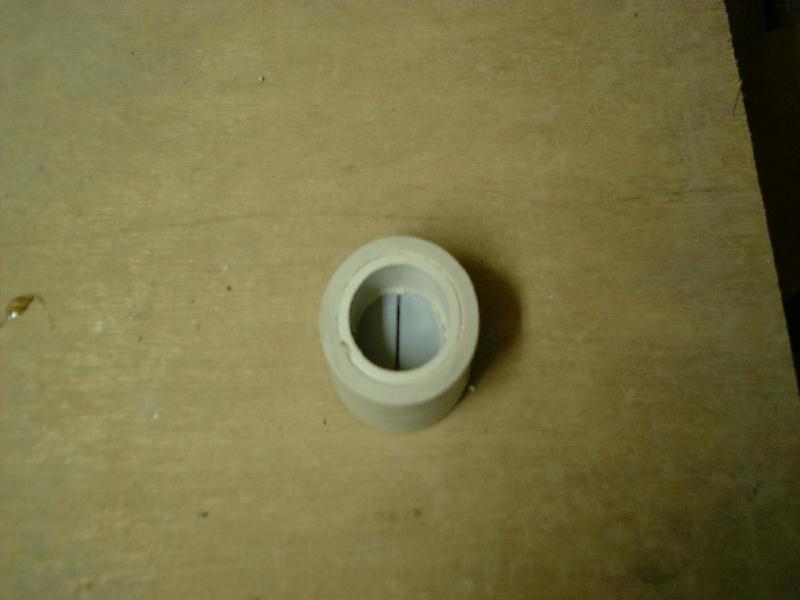

Couper la butée à l’intérieur de la réduction tampon de 40/32 pour que le tuyau de 32 puisse y coulisser sans problème.
Préparer la réduction tampon de 50/40
Coller les deux réductions en y intercalant la pastille de 4 cm de diamètre pour qu’elle ne puisse plus bouger (laisser sécher la colle pvc).

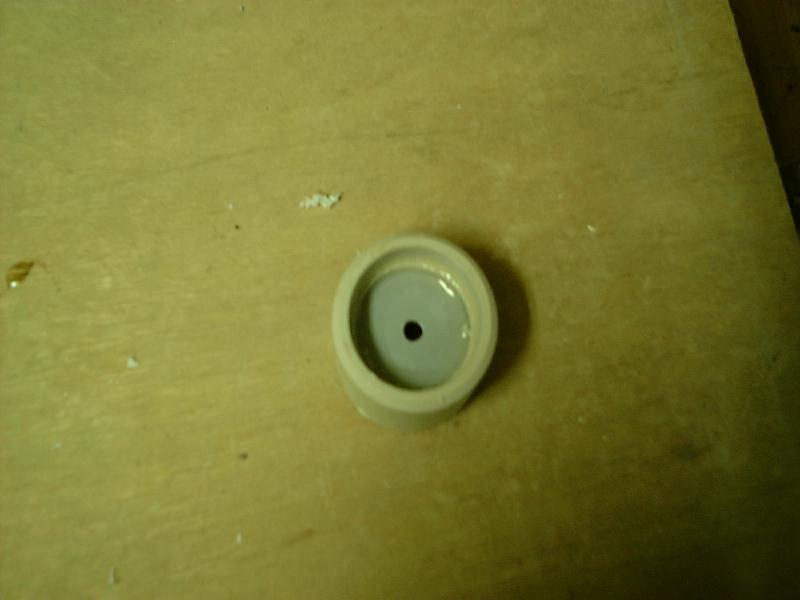

Forer un trou de 6 mm au centre de la pastille (pour qu’il y ait effet d’injecteur).

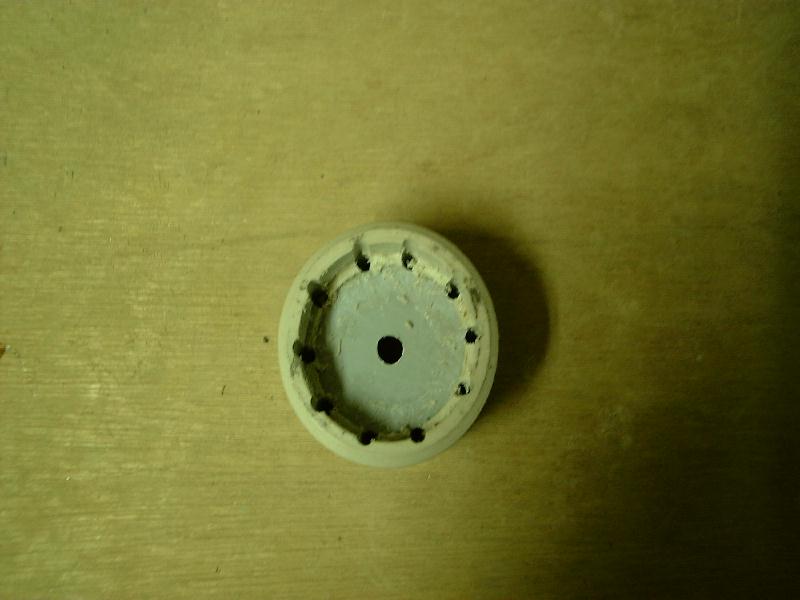

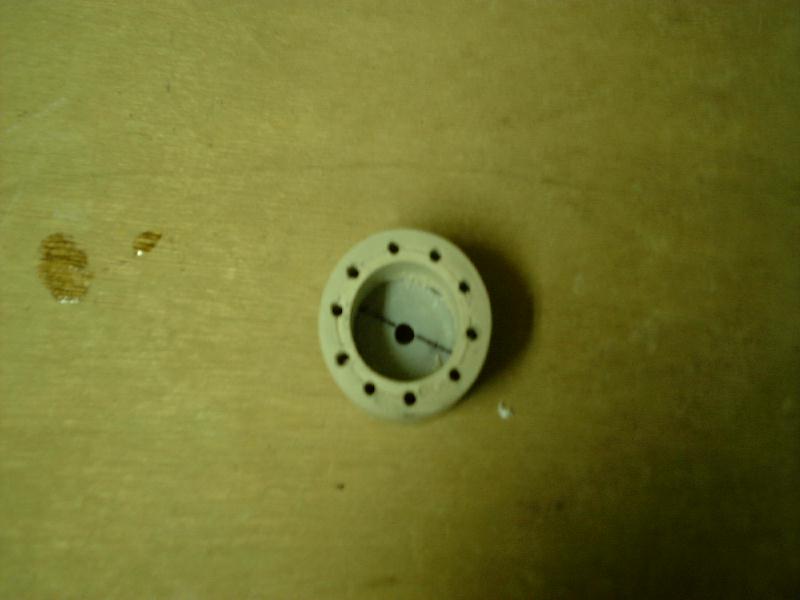

Forer des trous de 4 mm à intervalle régulier (espace entre les trous +/- 1 cm) au centre des deux réductions (au niveau du collage) et percer à fond, retirer les bavures avec un couteau.

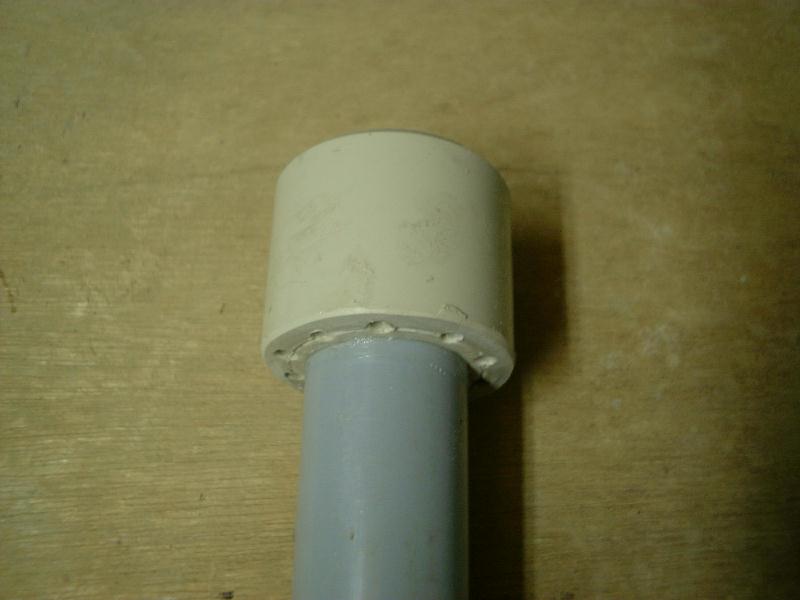

Coller le tuyau de 32 dans la réduction.

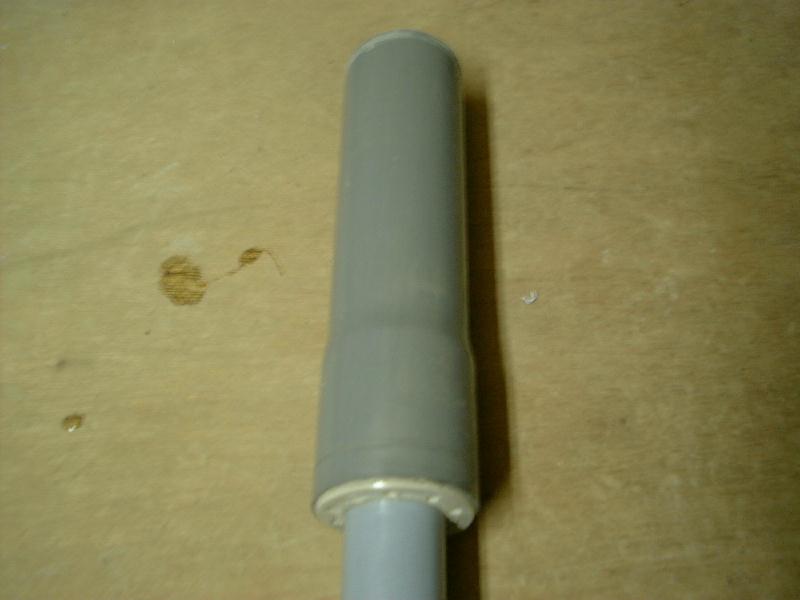

Faire un emboîtement sur le tuyau de 50 (ou mettre un manchon de 50) et le coller sur la réduction pour faire la buse de mélange.

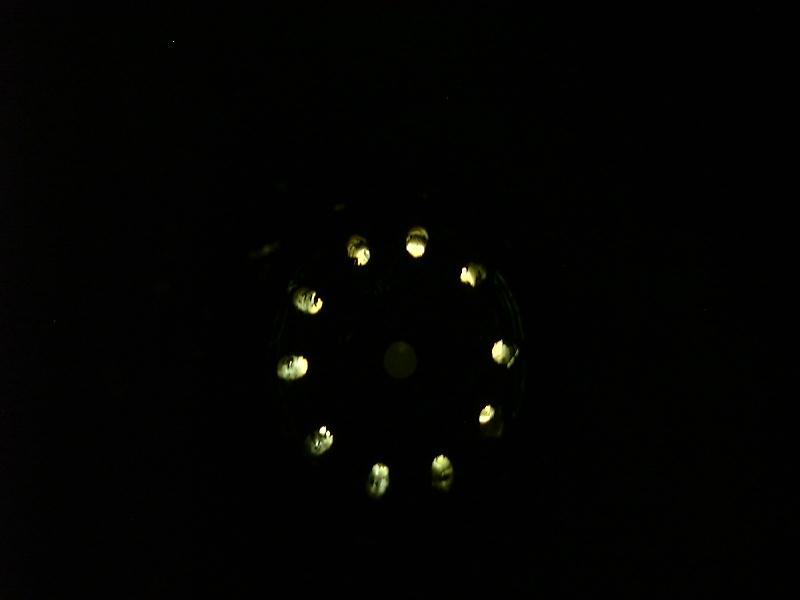

Vue de l’intérieur de la buse de mélange.


Bon travail et merci Michael
