Voilà encore un autre modèle
de venturi présenté par Michael, encore merci pour cette réalisation

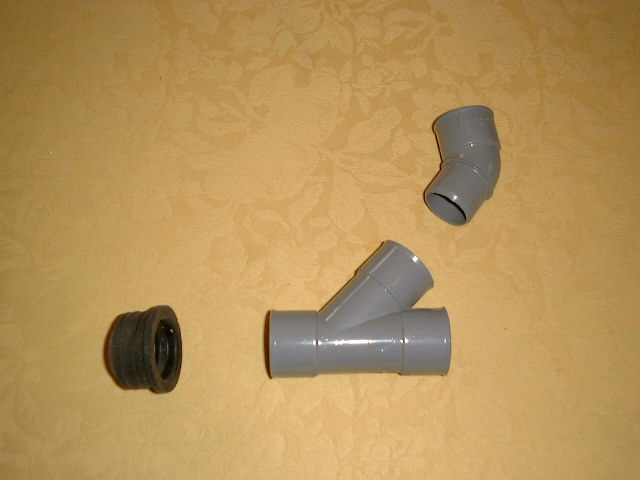

1) les accessoires :
un té en forme d’y (diamètre 32)
un coude mâle/femelle 45° (diamètre 32)
deux morceaux de tuyau (diamètre 32) de 20 cm
un morceau de tuyau (diamètre 32) de 15 cm
un joint en caoutchouc (coude d’évacuation de lavabo)

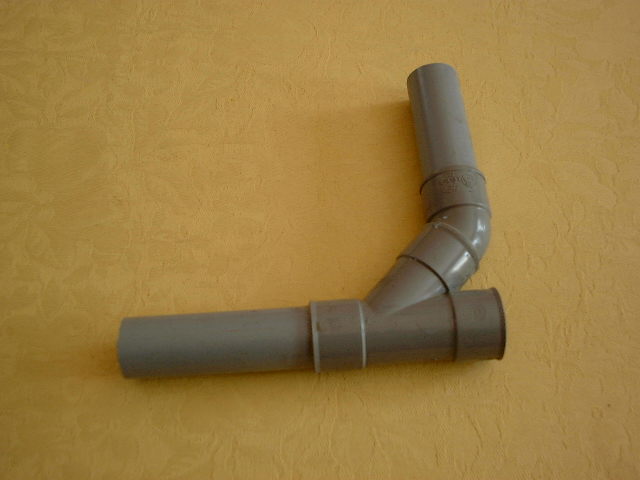

2) Assembler le té, le coude, le tuyau de 20 cm pour la
sortie du mélange eau/air et le tuyau de 15 cm sur le dessus pour l’entrée
d’air.

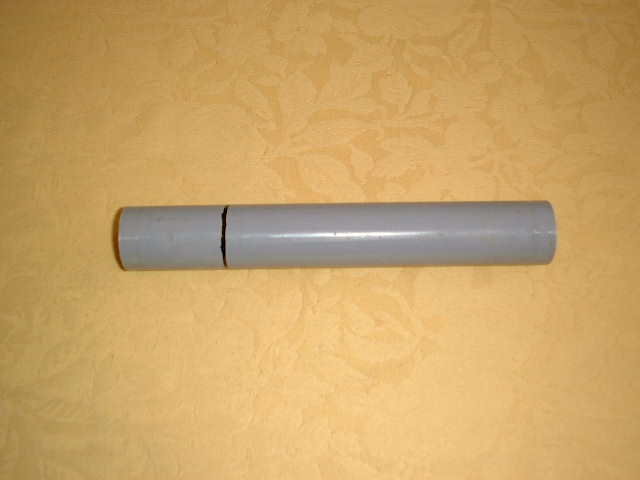

3) Tracer sur le tuyau de 20 cm une ligne à 5 cm du bord.

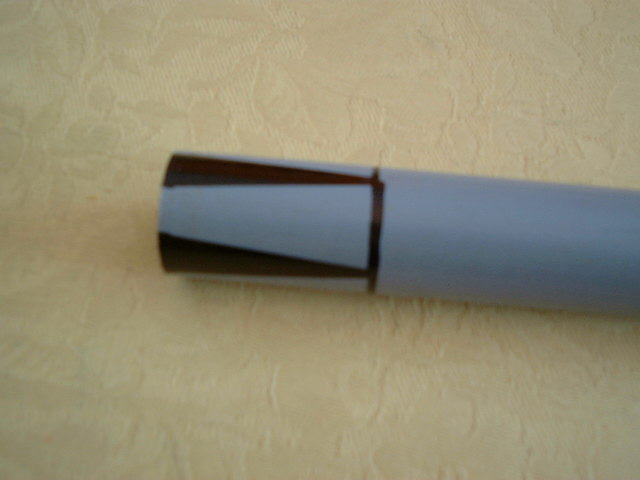

4) Couper le périmètre du tuyau en quatre parties égales.
Prendre le centre de chaque partie et tracer un point à 0,5 cm de chaque côté
du centre. A partir de ces 2 points, rejoindre la ligne que l’on avait tracée
au point n°3 jusque dans les coins. L’on obtient ainsi 4 triangles.

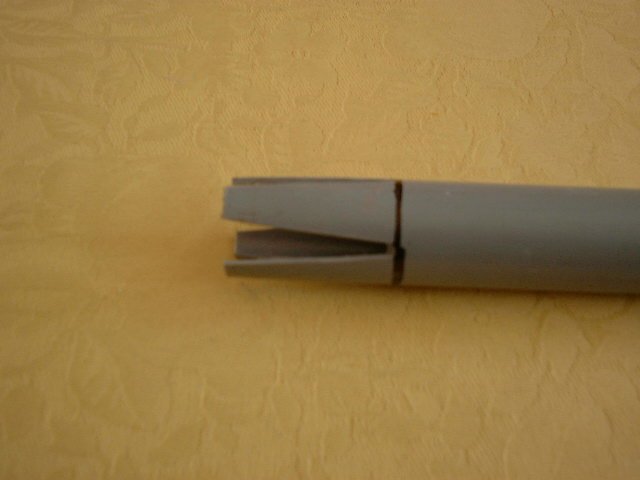

5) Découper ces quatre triangles.
6) Chauffer au niveau de la ligne des 5 cm (pour ceux qui
n’ont pas de chalumeau, mettre le tuyau 5 minutes au micro-onde cela permet
au tuyau de se ramollir) et plier les triangles pour que les bouts se
rejoignent (serrer le bout avec du papier collant en attendant).

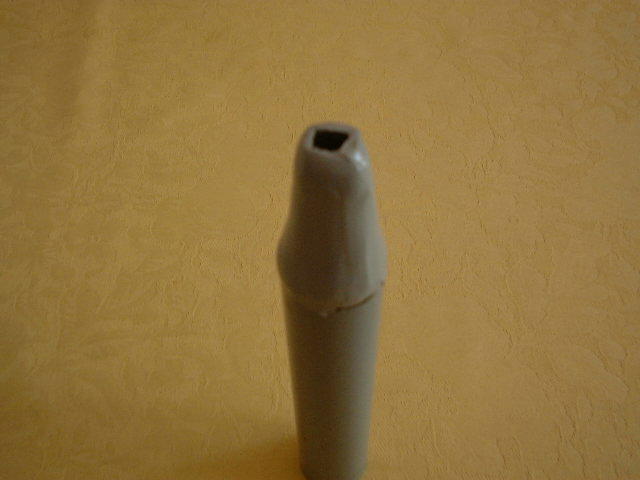

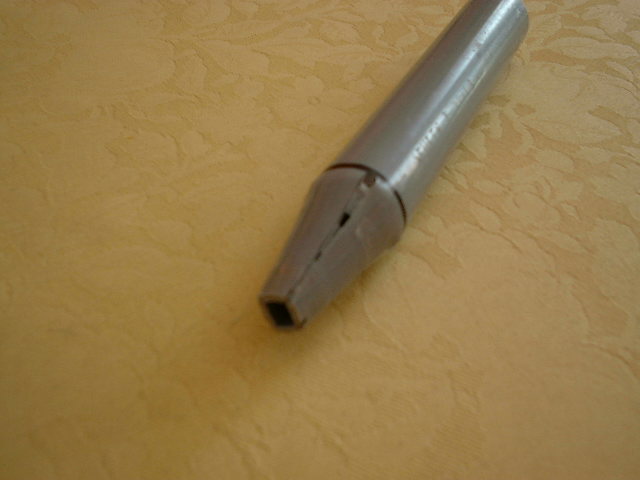

7) Mastiquer la partie conique à l’aide du mastic TEC7 (non
nocif pour les poissons).

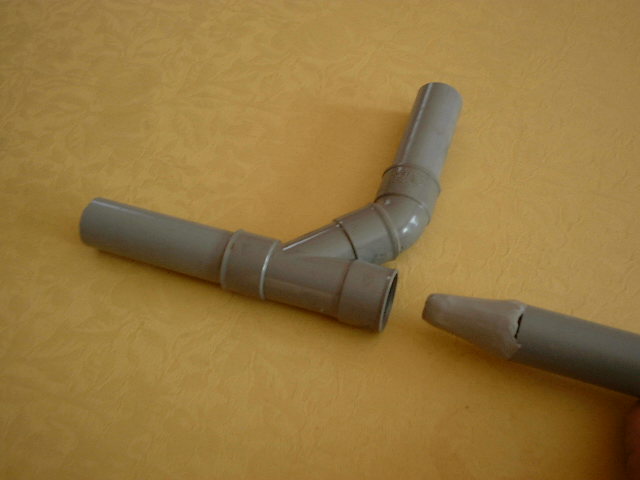

8) Assembler le té et le tuyau que l’on vient de réaliser à
l’aide d’une colle pour PVC sans attendre que le TEC7 ne durcisse.

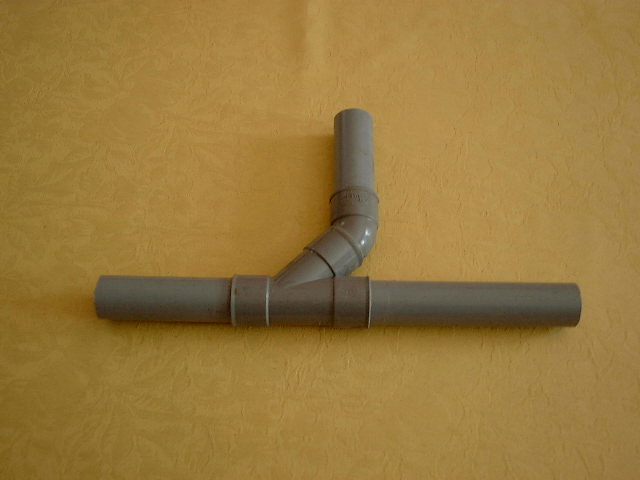

9) Voilà, l’assemblage est presque terminé.

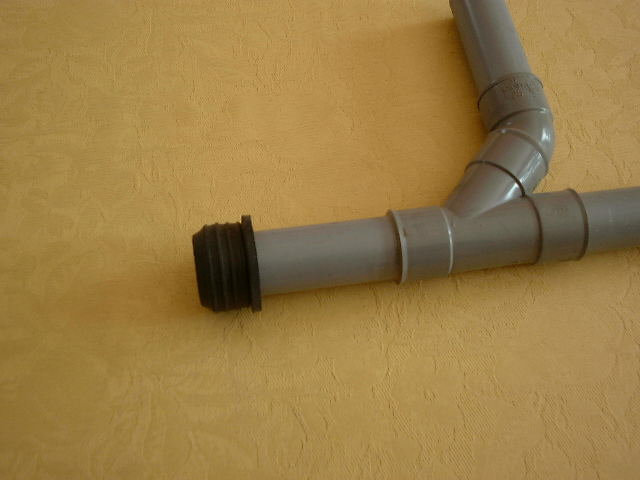

10) Protéger le bout du tuyau à l’aide d’un joint en
caoutchouc, pour empêcher que les koïs ne viennent se blesser.

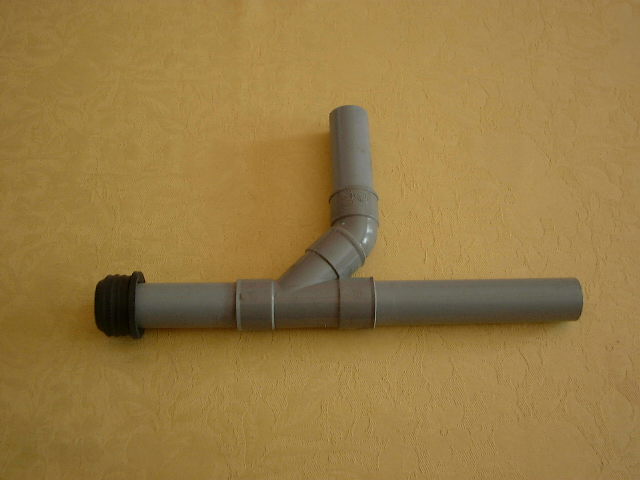

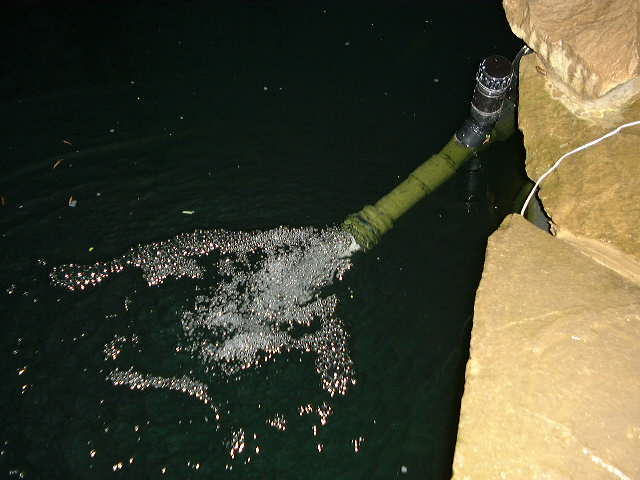

Voilà, le venturi est prêt à être monté au bout d’un tuyau
venant de la pompe.
