Construction de mon bassin
Système de filtration |
La filtration est
l'élément essentiel, vital d'un bassin. Quelque soit la technologie
employée, il est important qu'il soit dimensionné de façon suffisante
(surdimensionné dans l'absolue n'existe pas). Pourquoi suffisante ? Un poisson,
plus particulièrement le Koi, pollue énormément l'eau déjà rien que par le
fait de respirer, l'eau ressortant par ses branchies étant chargée en
ammoniaque.
L'ammoniaque très toxique,
puisque mortel, doit subir une transformation Nitrite, Nitrate en passant
dans le filtre son équilibre "vital".
La nature des matériaux employés dans les systèmes de filtration offre un
support de colonisation des bactéries bénéfiques (le moteur de
transformation de l'ammoniaque), plus ou moins élevés. Il n'existe pas de
bon ou mauvais support, tout dépendra du volume offert aux bactéries pour
travailler et consommer toute l'ammoniaque, coefficient qu'il faudra tenir
compte pour dimensionner en conséquence le volume de ce support, plus
exactement à la densité des Kois contenue dans le bassin.
Très schématiquement, au
plus petit est le matériau, au plus élevé est le pouvoir de colonisation des
bactéries. Le filtre a sable, plus encore le filtre à sable fluidisé offre
un rapport surface / colonisation exceptionnel pour un volume de filtration
très réduit... En contre partie de quoi, ce support s'encrasse très vite et
demande beaucoup de manutention. A l'inverse, le matelas Japonais offre un
support moindre, sa saturation est moins rapide mais son volume (m2) doit
être conséquent pour offrir tout le support nécessaire aux bactéries. Des
offres intermédiaires mettent en avant des filtres fluidisés avec des billes
"plastiques", leur très faible densité les mettent en mouvement dans le
filtre (en pression), la surface de colonisation est excellente (environ
1600 m2 par m3 de bio masse, 6 fois moins pour le tapis japonais) pour un
recouvrement au sol de 1m2.
Pour toutes ces raisons,
j'ai opté pour ce type de filtre pour mon bassin. Zoom ci-dessous :
|
L'illustration ci-contre
du filtre Ultrabead met en avant l'épaisseur des billes offrant un épais
matelas de matière filtrante.
Plus légère que l'eau,
elle se bloque en haut du filtre, l'eau arrivant en A retourne au
bassin par C sous pression, elle passe ainsi par toute les couches.
La forme cylindrique du
filtre et les palles du rotor A donne un mouvement permanent aux
billes ... favorisant les échanges et une meilleurs oxygénation du matelas,
accroissant l'effet d'oxydation de l'ammoniaque.
La tête D est un
agitateur servant pour les opérations de maintenance, il propulse de l'air
sous pression dans le filtre. Les saletés sont décollées et retombent sous
effet de gravité dans le fond de la cuve pour être évacuées manuellement en
B |
|
|

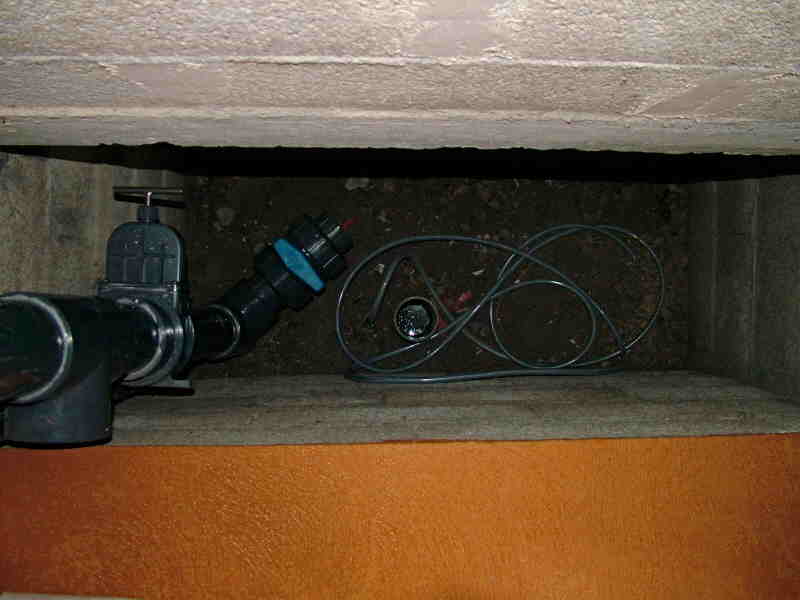

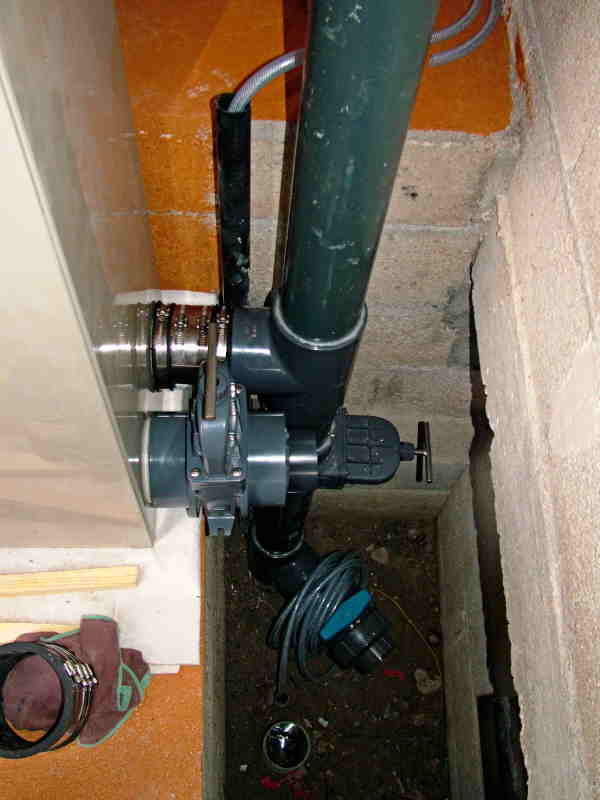

La photo ci-contre, montre
le premier élément du montage relié à l'une des bondes de fonds du bassin.

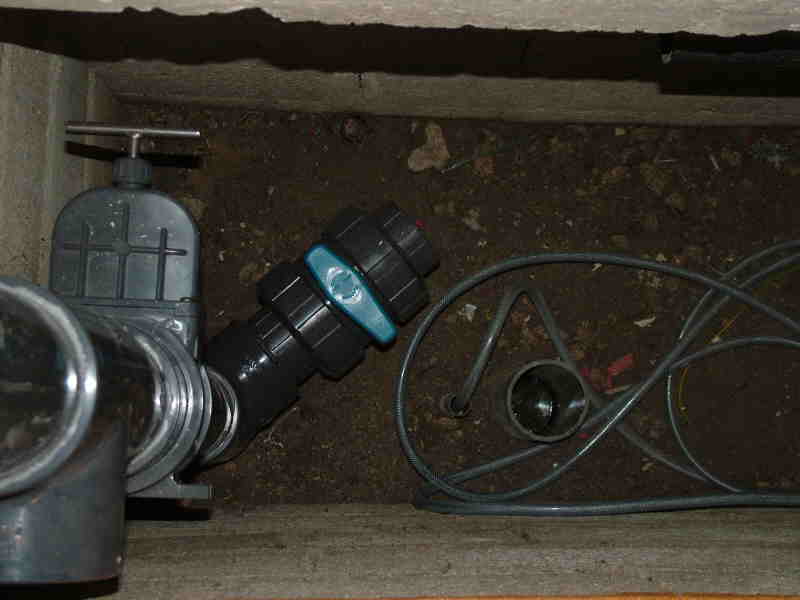

Le retour PVC sort au
niveau de la chambre technique. Une vanne à bille est montée le plus bas
possible dans la chambre pour purger et nettoyer par pression les PVC du
bassin. Cela est rendu nécessaire pour éviter le colmatage à terme des PVC
par effet de sédimentation (les déchets les plus lourds n'arrivant pas à
monter en gravitaire et donc ne pouvant être éliminé du circuit).

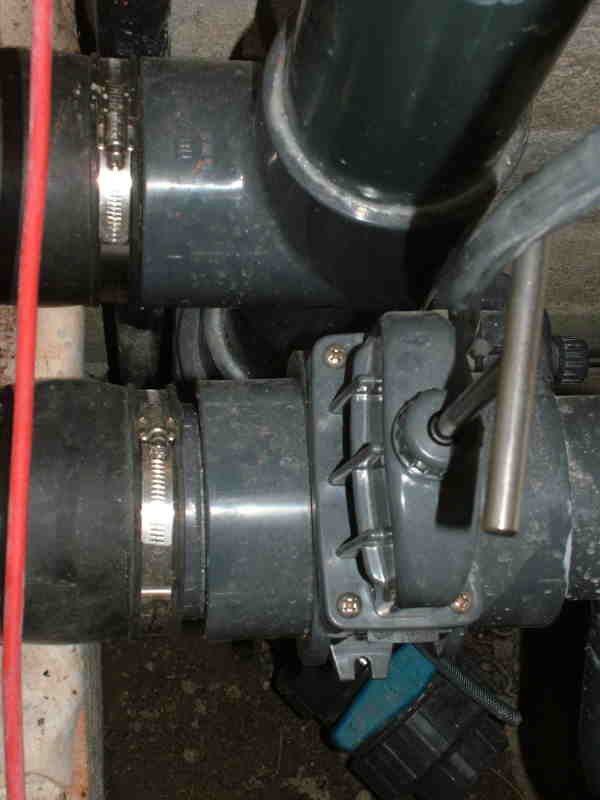

Une vanne à guillotine
sert à couper / ouvrir l'alimentation du pré filtre pour les bondes de fonds. Le tuyau souple de 10mm
armé et transparent servira à alimenter les dômes de bondes de fond en air
via les pompes (jusqu' à 12m3 air / heure). |

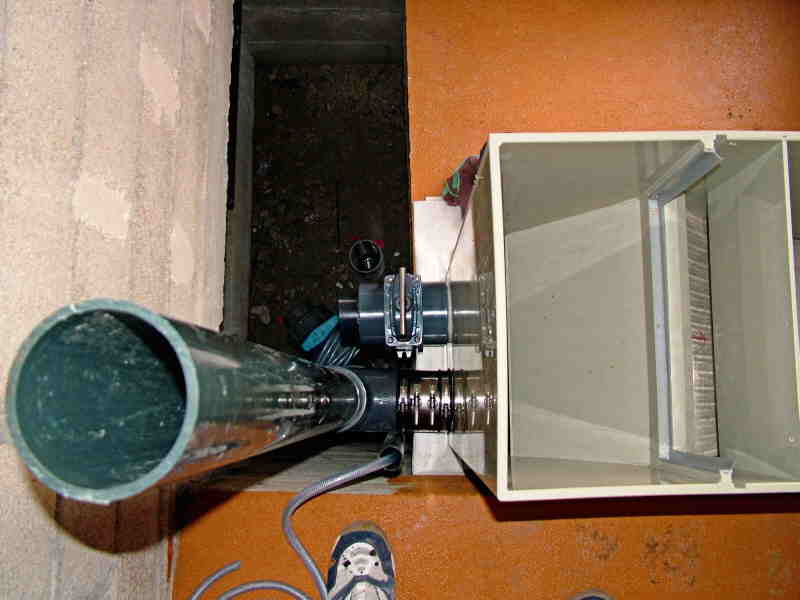

La photo de droite permet
d'illustrer, l'attention qui a été porté sur la mise à niveau du sol par
rapport à la hauteur du pré filtre (gravitaire).
Un plancher trop haut, l'eau
n'alimentera pas la filtration, trop bas ... la maison technique serait inondée. |
|

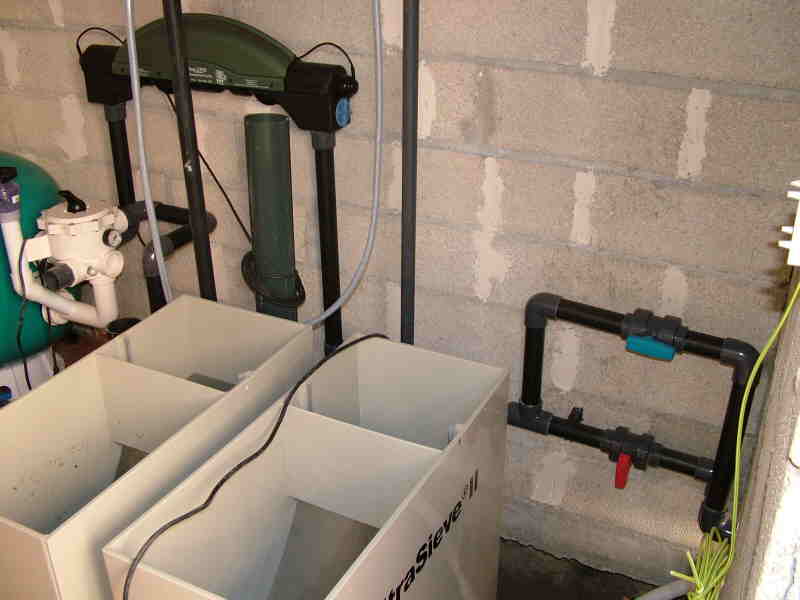

Le système de filtration
est alimenté par
deux bondes de fond, deux bondes intermédiaires.
Chaque pré filtre (200
microns) est alimenté par 1 bonde de fond et 1 murale.

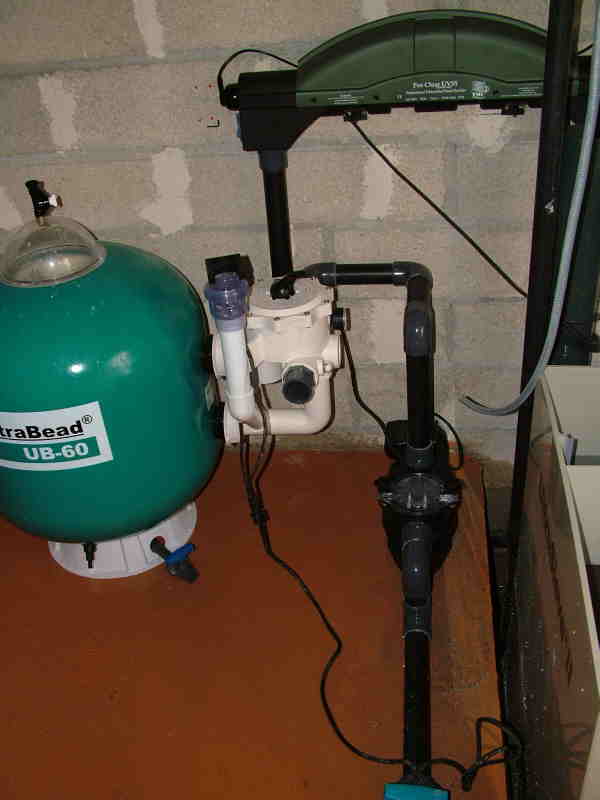

Un pré filtre achemine
l'eau du bassin via une pompe ITT (16m3/h), un filtre, un UV (55 et 110W),
un système de chauffage avec contrôle électronique de la température.
|

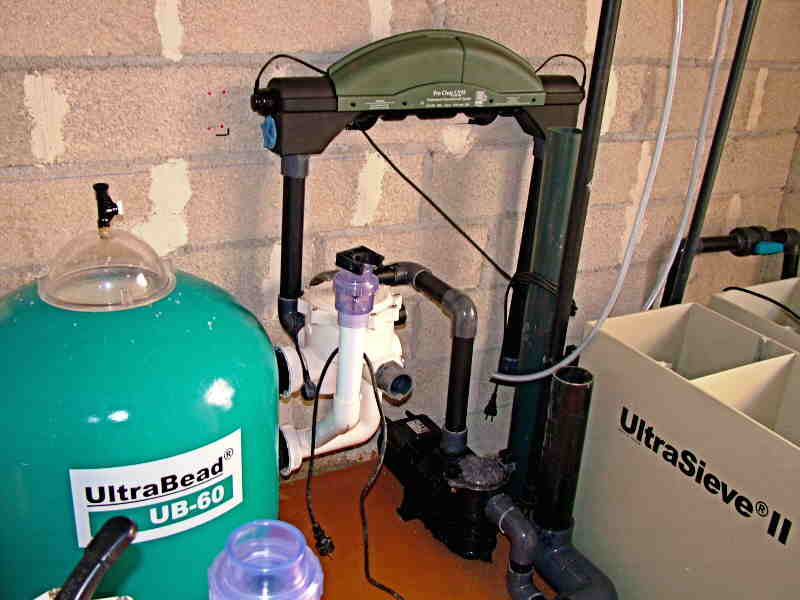

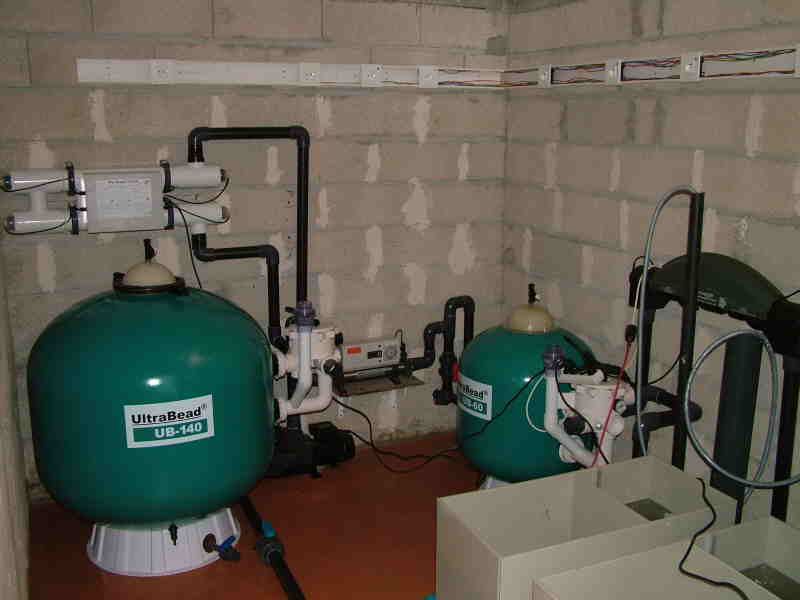

Vue Globale du système de
filtration
|
|
|
Le gros filtre, pouvant
traiter 95m3 dans un bassin chargé avec 200 kg de Kois, aurait suffit à alimenter
et traiter seul le bassin (43 m3). Pour autant, j'ai préféré opter doubler la
ligne de filtration en adressant chaque couple (bonde de fond et murale)
indépendamment.
Ce système plus cher offre
une optimisation du flux par rapport à un montage en série et un système toujours opérationnel lors des maintenances.
|
A venir une
alimentation pour le Skimmer (hors fonction) pour le moment, avec à l'étude une
filtration avec traitement Ozone.

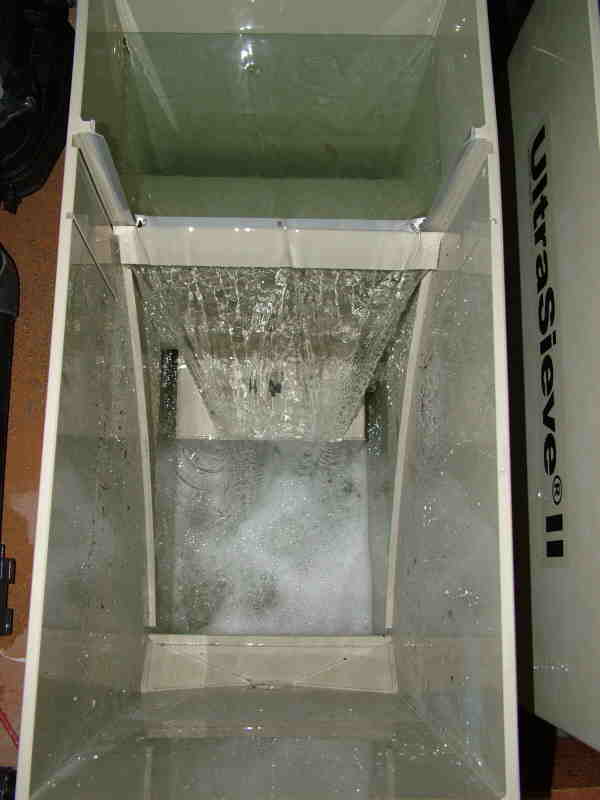

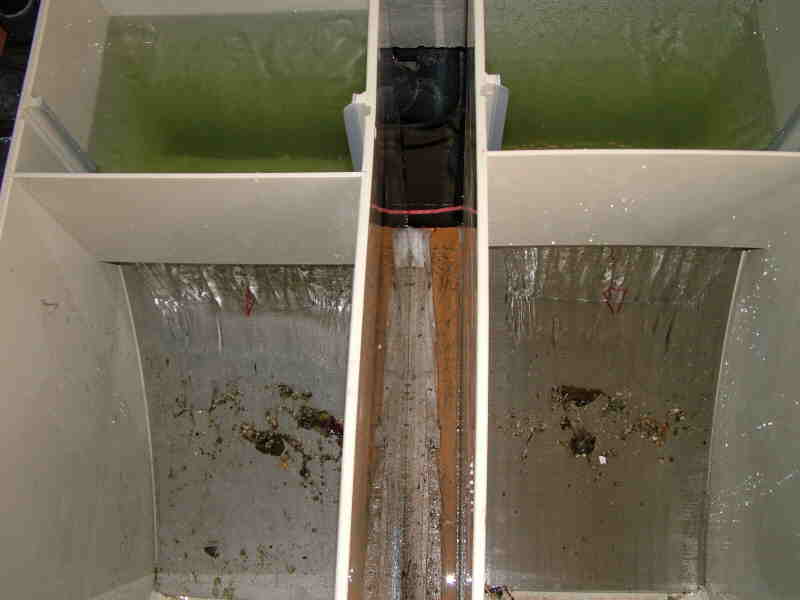

Zoom sur l'intérêt évident
des pré filtres à grille et de travailler en mode gravitaire.
Les particules restent
bloqués sur la grille, idéalement les déjections des Kois ne sont pas
cassées par les pales des pompes (accroissant de fait la pollution de l'eau)
... puisque simplement aspiré par pression de la bonde au pré filtre.
Un flotteur ajuste en
permanence la hauteur de l'eau pour éviter l'engorgement du pré filtre.
Ainsi, la hauteur d'eau
reste toujours la même dans le fond du bac, par sa chute l'eau s'oxygène de
façon optimale.
|

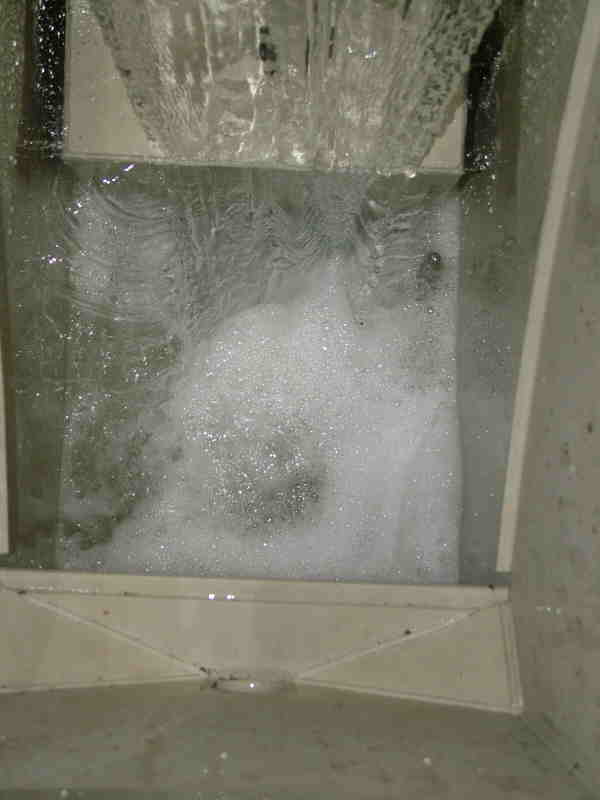

Rétention
Aération |
Aération maximale de
l'eau avant son travaille dans le filtre |
|
Si les pré filtres disposent de deux arrivées en 110mm favorisant le flux,
la sortie est dimensionnée en 50mm offrant un standard du marché sur les
alimentations pompes, filtres, UV.
La réduction en 50mm n'est pas ici contraignante, la pompe offrant un débit
constant (16m3 heure, moins les pertes de charge liées à la longueur des PVC,
nombre de coudes, diam des PVC, etc..).
Lorsque l'on travaille en filtre pression, l'UV doit toujours être monté
après le filtre. De cette façon, l'UV travaille de façon optimale.
|
Moi choix d'alimenter le
bassin tant par des bondes de fond et intermédiaire (murale) me permet de
couper en hiver les bondes de fond pour ne laisser que les murales et éviter
un refroidissement trop important du bassin et éviter ainsi de fatiguer les
Koïs par un courant de fond très important.

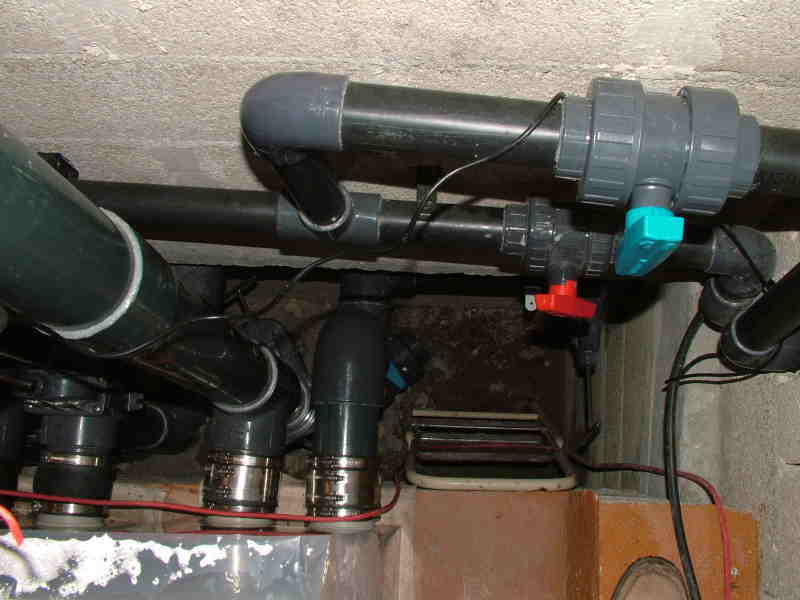

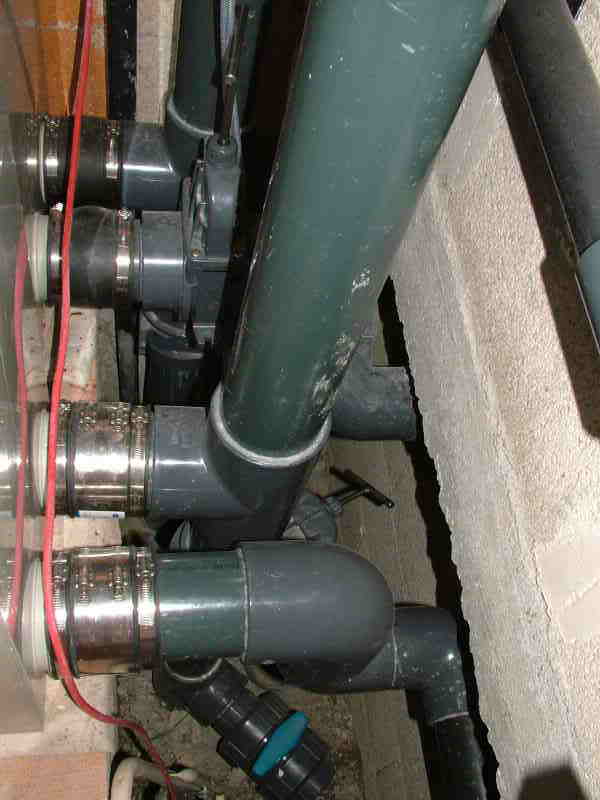

La photo de droite
également les retours d'eau qui permet d'inverser le sens du courant. Le
même système existe pour le second filtre. |
|
|
  |
