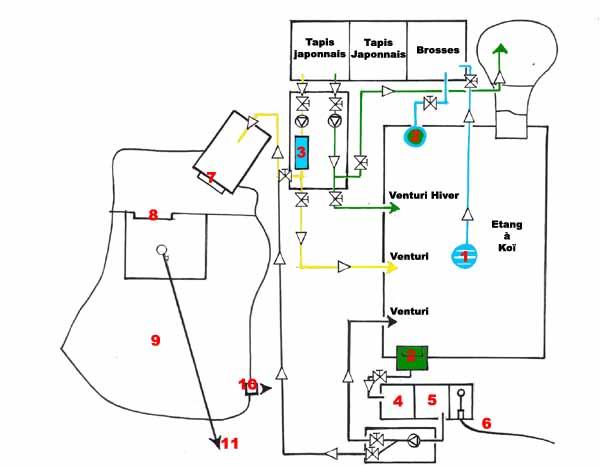

| Tout part du grand bassin (1) l'eau peut
être aspirée dans le filtre par une bonde de fond (1) ou en hiver via un
skimmer de surface (2) ou par les deux bien sûr. Le filtre est un multi-chambres et est
garni de brosses pour la première cuve et de tapis japonais
pour les suivantes, c'est un filtre gravitaire, donc il a été placé à la
même hauteur que le bassin. De ce fait le groupe de pompage et
l'UV se
trouvent à la sortie du filtre (3). Ce groupe comporte 2 pompes type
circulateur de chauffage en inox 3 vitesses, une série de vannes et un UV.
Le groupe de pompage peut être complètement isolé par l'intermédiaire des
vannes à l'extérieur du groupe et permet la sélection des sens de
fonctionnement.
La branche de l'UV (3 ligne jaune) peut alimenter soit le lagunage ou
encore un des venturis du bassin ou les deux. La deuxième branche (ligne
verte) alimente la cascade ou un venturi en hiver. Le circulateur sera mis
en position lente durant la période froide, c'est un des avantages
d'utilisation de ce type de matériel.
Le lagunage peut être alimenté par le premier groupe de pompe mais
également par un deuxième petit groupe (4,5et 6) celui-ci ne comporte qu'une
pompe à une vitesse, toujours en inox, et une pré-filtration mécanique est
opérée dans le petit filtre (4,5). Cette caissette comporte également un
système de remplissage automatique du bassin, en effet il est impératif de
maintenir le niveau constant du fait que les deux filtres sont au niveau du
bassin. Le groupe de pompage se trouve dans un boîtier séparé, le tout est
camouflé par une trappe, nous reviendrons sur cette partie du montage lors
du développement.
L'alimentation du lagunage se fait en deux étapes, un premier niveau est
alimenté par un des groupes, un larmier (7) alimente donc le deuxième niveau
en contre bas, ce niveau est plus grand et permet déjà d'y faire des
plantations. Ce niveau déborde toujours par un larmier (8) dans la zone
basse, qui est en fait le corps principal du lagunage (9). Nous reviendrons
sur le mode d'alimentation particulier dans ce cas.
Le système est pourvu d'un back Wash (11) qui est relié directement sur
le réseau d'égouttage, le débordement du lagunage se fait au point 10 et
retourne directement au grand bassin.
Si ce schéma vous parait obscur, rassurez-vous nous développerons chaque
point en détail
|
LAGUNAGE Schéma d'ensemble
