POMPE INTERMAS SIRUS VORTEX 15000



Caractéristiques techniques :



Puissance: 210 w

Tension : 230V, 50 Hz

Débit maxi : 15000 Litres/heure

Hauteur de refoulement maxi : 4,4 m

Diamètre de sortie : 33/42

                          soit : 32/40 mm

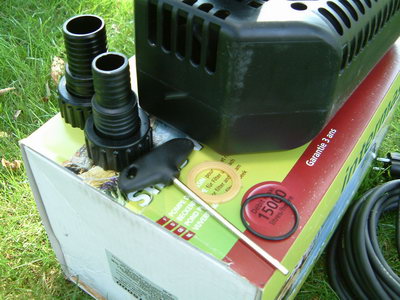

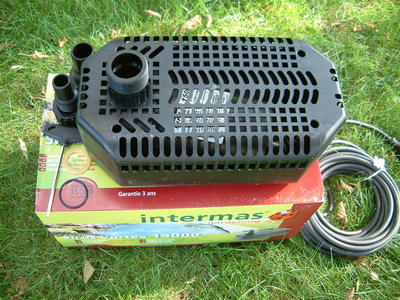

LA POMPE ET SES ACCESSOIRES





Un clé 6 pans pour démontage

un joint plat, un joint cylindrique

1 raccord 1"1/2 soit 32/40mm

1 raccord 1" soit 25/32







Cette pompe est destinée à l'alimentation d'un filtre ou d'un ruisseau.

La pompe sera testée dans un bassin naturel argileux d'une capacité de 30.000 litres.



Description :

Silencieuse

Moteur asynchrone

Axe céramique

10 m de câble

Rotor à pales ouvertes pour permettre le passage d'eau chargée

Taille de la pompe (L/l/H) 320mm/180mm/120mm

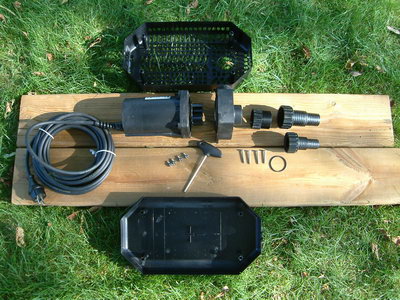

La pompe est démontée en enlevant les 4 vis du carter en plastique à l'aide d'un tournevis cruciforme.

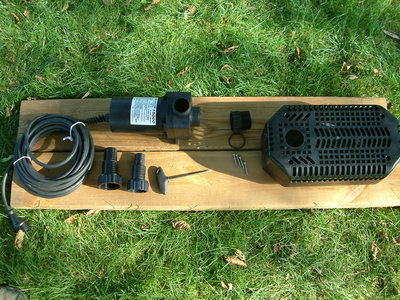

Le moteur s'extrait sans problème puisqu'il est simplement posé sur la partie pleine du carter et guidé par une rainure.

La partie haute de la cage est constituée de larges trous permettant de laisser passer les grosses particules.



Préparation avant mise en eau

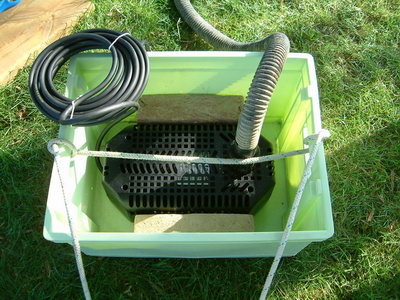

Pour la mise à l'eau, la pompe est placée dans un bac en plastique afin de l'isoler du fond du bassin argileux. 2 briques placées de chaque côté du carter jouent le double rôle de maintenir la pompe en place dans le bac ainsi que de le lester pour la mise en place dans l'étang.

Une corde de nylon de forte section est attachée au poignées de la caisse afin de la mettre à l'eau. Cette même corde sera maintenue par un pieu enfoncé sur le bord du bassin. Ainsi le bac repose sur un partie peu profonde du bassin (50 cm) et est maintenue grâce à la corde arrimée à la berge.

Alimentation de la cascade

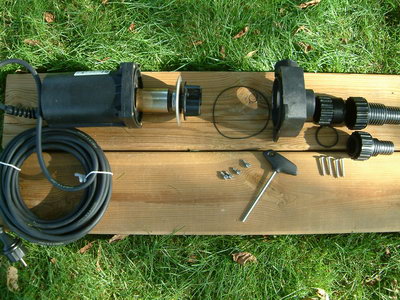

  La clé 6 pans fournit permet de démonter la volute qui protège le rotor. Un joint cylindrique permet d'isoler les 2 parties.

L'extraction du rotor se fait sans difficulté malgré la résistance générée par l'aimant.







Essai à la puissance maximale

La pompe est enfin mise sous tension. La section du tuyau utilisé est de 32 mm. Il est conseillé de choisir du 40 mm afin de profiter de tout le potentiel de la pompe.

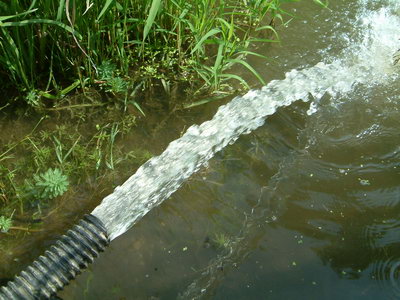

Dès le branchement l'eau s'engouffre dans le tuyau et ressort avec force et puissance. Il faut maintenir fermement le tuyau afin d'éviter l'effet de recul. La pompe est silencieuse et aspire sans broncher toutes les particules qui passent à sa portée. Le moins que l'on puisse dire c'est que  çà "crache fort".







Oxygénation

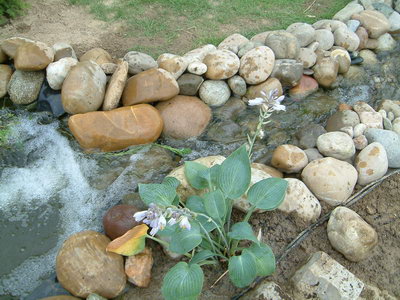

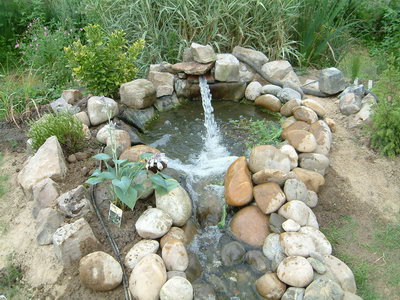

Voyons maintenant la mise en place du tuyau pour alimenter une cascade et un ruisseau. Le tuyau est placé en direction du bassin de réception. Force est de constater que la pompe propulse l'eau à 30/40 cm de la sortie du tuyau. Cela demandera un aménagement spécifique afin de rendre cette sortie moins "agressive" à l'oeil ainsi qu'à l'oreille. L'eau bouillonne est oxygène au maximum en formant une mousse épaisse de petites bulles. L'eau s'engouffre alors dans le ruisseau qui se transforme en torrent. Le bruit  spectaculaire est provoqué par l'accélération de l'eau  à travers les galets.

Croyant au premier abord que le débit impressionnant de la pompe serait beaucoup trop considérable pour mon petit ruisseau, il n'en est rien. Il s'avère qu'il  donne une autre dimension à la chute par la quantité d'eau qui passe à travers les galets et par le bruit intense généré. Ainsi le bassin "naturel" se trouve oxygéné à merveille. quelques minutes après la mise en tension de la pompe on pouvait apercevoir plusieurs poissons juste sous la chute d'eau.

Cette pompe est donc idéale pour alimenter un filtre de bonne capacité ou pour animer une cascade ou un ruisseau. Son débit élevé et sa hauteur de refoulement sont ses principales qualités. Ne vous laissez pas impressionner par son débit, il vous sera d'une grande utilité si vous souhaitez donner plus de rythme à votre ruisseau ou cascade.

 On regrettera simplement le mode d'emploi simplifié à l'extrême qui se résume à une page de notice.

La pompe est garantie 3 ans

Canard.wc pour Aquatechnobel
