| Voilà la première partie du montage de ce filtre |

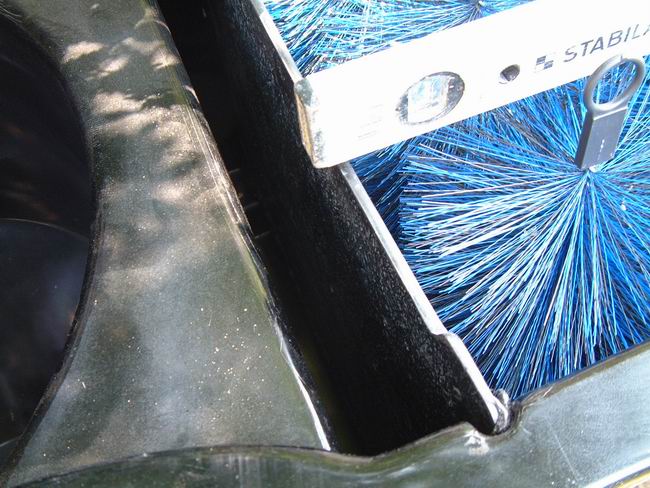

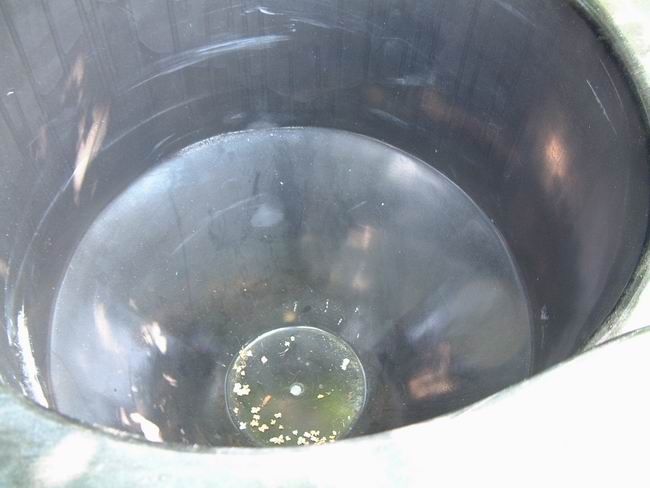

| Petit tour d'horizon avec une vue de la
chambre Vortex. L'entrée du filtre a un diamètre de 110, ceci permet
notamment d'y placer une réduction de 2 x 40 et par conséquent alimenter le
filtre avec deux pompes, cela dit, il faut respecter le débit maximum
autorisé par le constructeur Messner |
 |

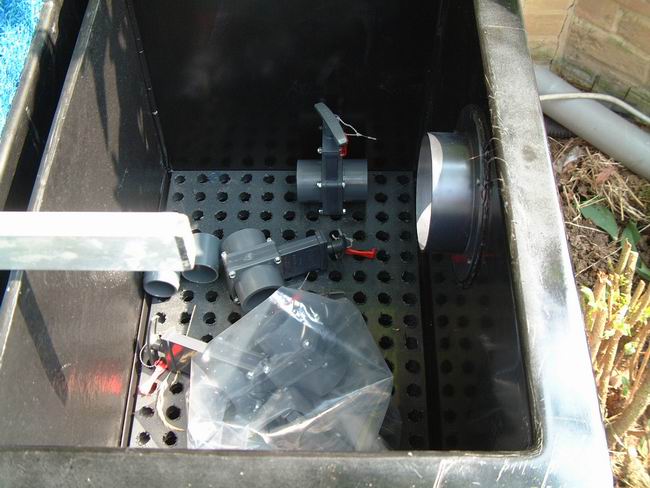

| Le filtre est livré avec les vannes et
manchons. Normal, c'est un filtre haut de gamme |
  |

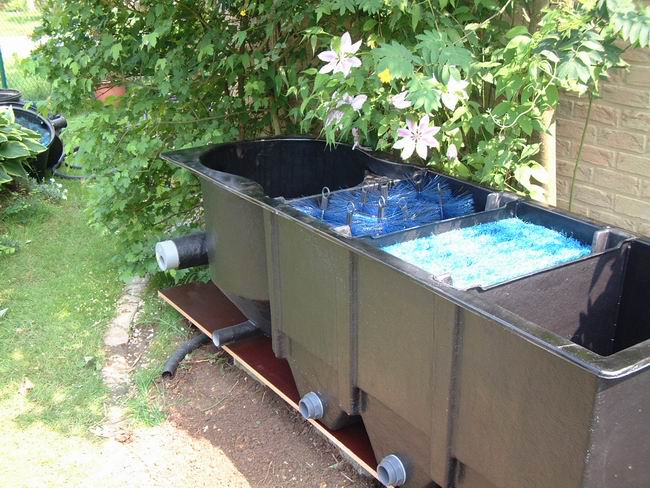

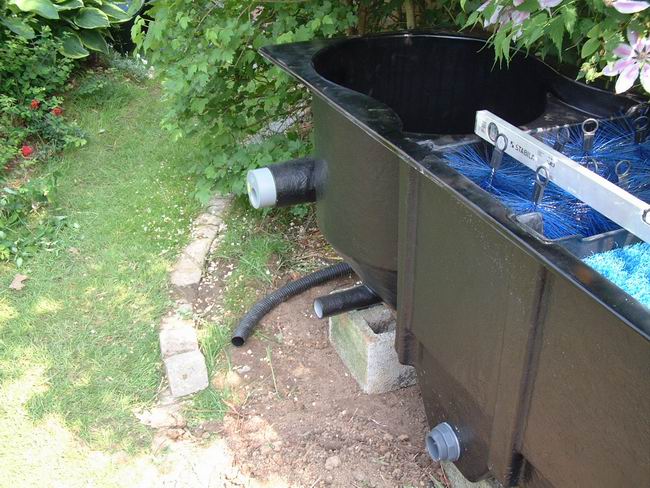

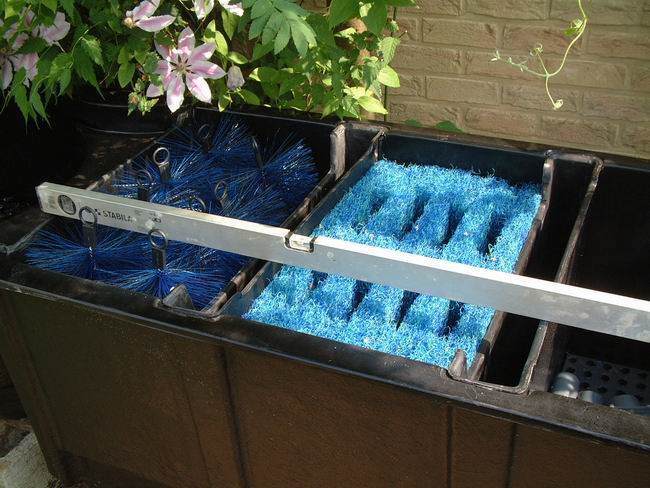

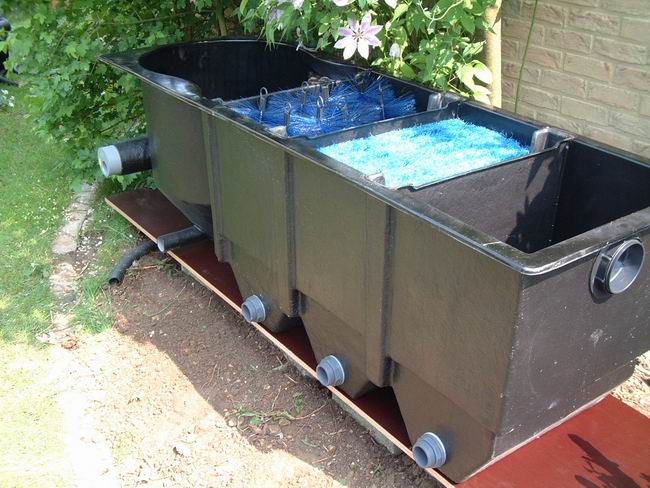

| Une vue d'ensemble, ce filtre est
particulièrement bien fini
le niveau d'eau est de sortie, en effet il est impératif de placer le
filtre bien de niveau |
  |

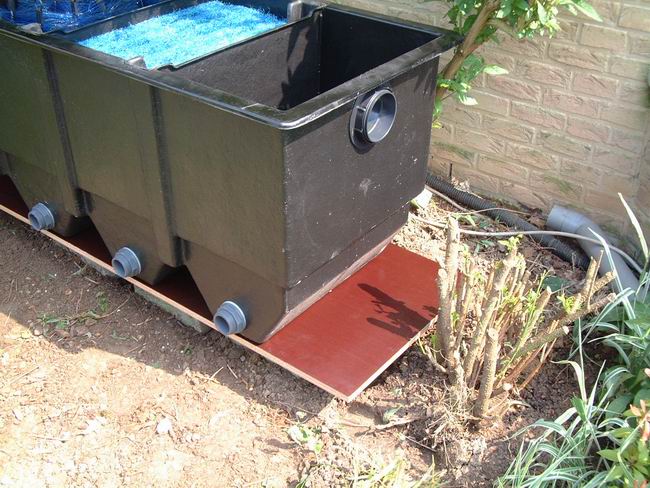

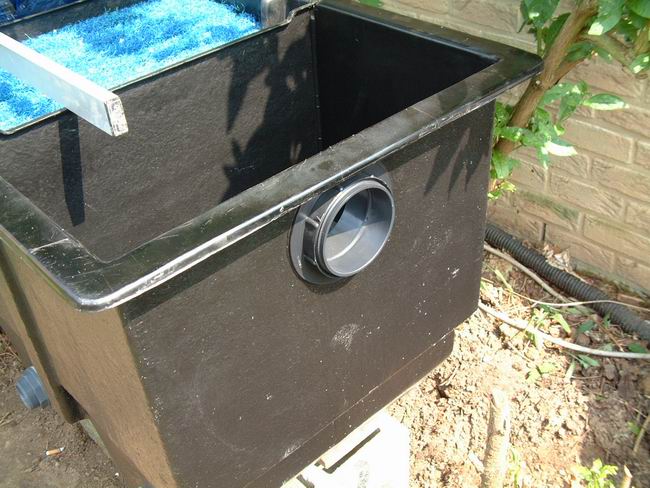

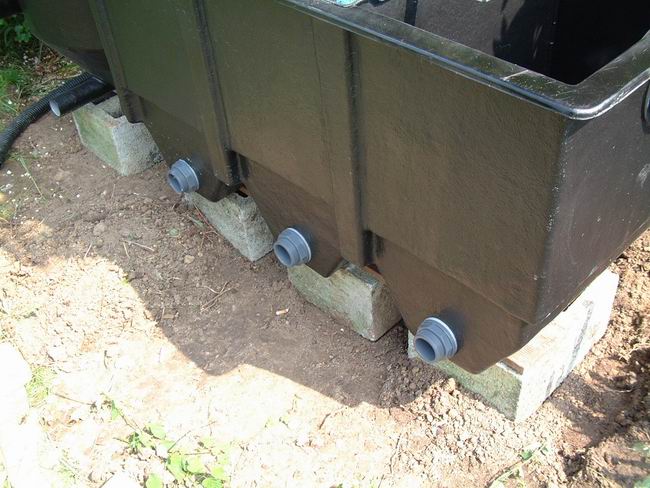

| Vues sur les 4 sorties, une pour le
vortex, et 3 pour les chambres de décantation
la sortie est également prévue avec diamètre de 110, ceci permet de
limiter le risque de débordement |
   |

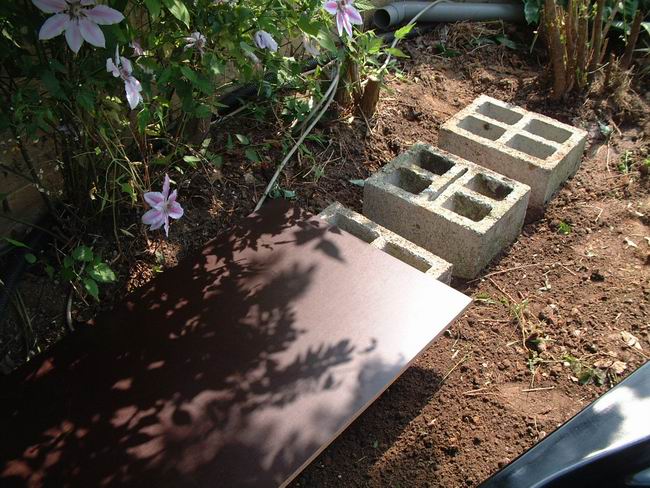

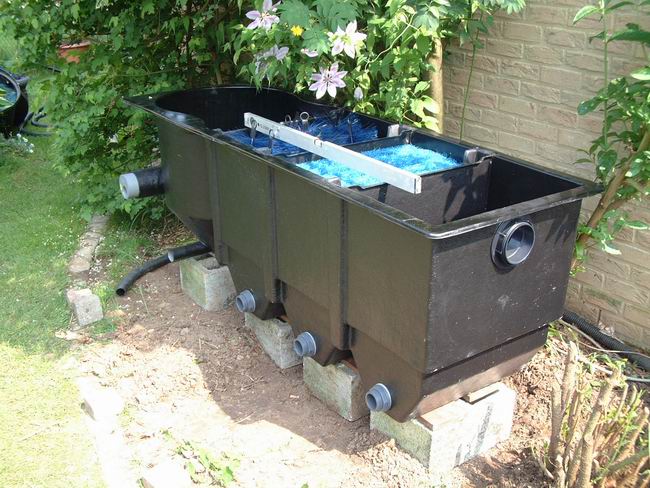

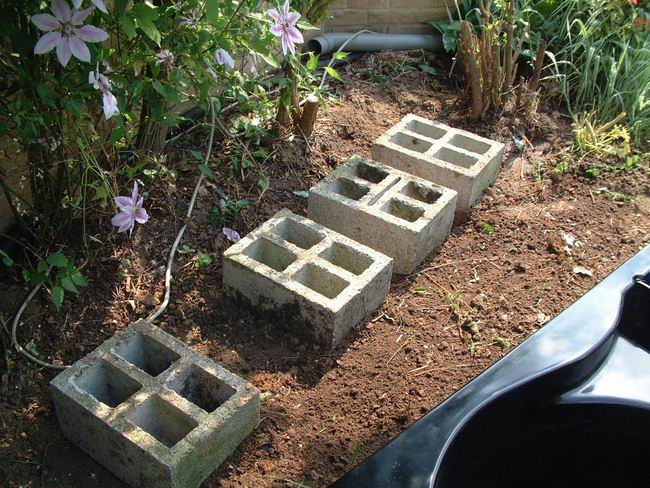

| Il est impératif d'avoir une assise stable
et bien de niveau, ici j'ai utilisé 4 gros blocs, mais ne vous y trompez pas
il y a une bonne couche de stabilisé en dessous, en effet il y avait un
autre filtre à cette place. N'oublions pas que lorsque ce filtre sera
rempli, la charge sera considérable, il y aura 550 litres d'eau plus les
60kg du filtre |

 |

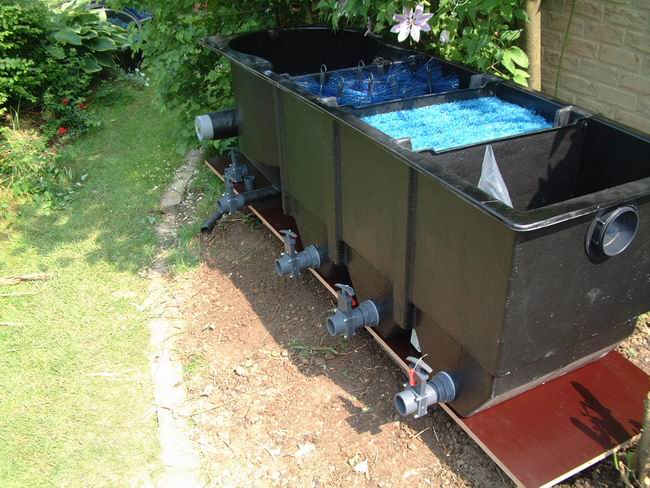

| Voilà le filtre monté sur les panneaux, le
montage des vannes peut commencer |
  |

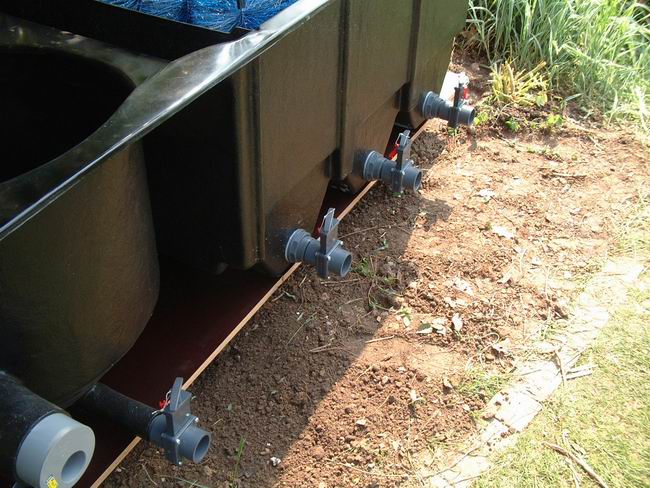

| Le montage des vannes et autres
accessoires s'effectue au moyen de colle PCV classique pour la plomberie,
ajustez les pièces avant de les coller. |

 |

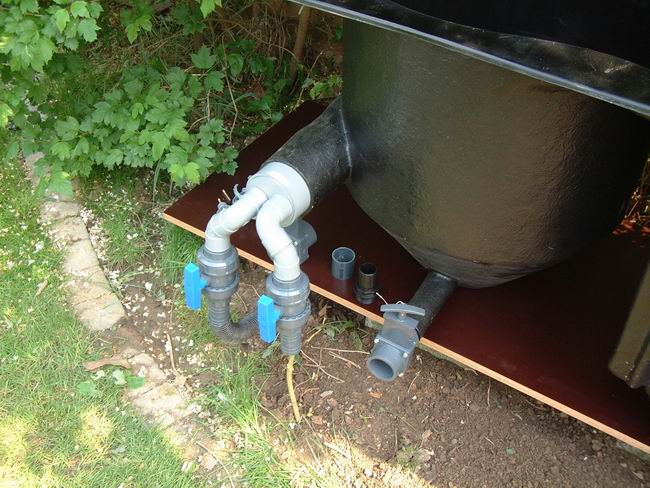

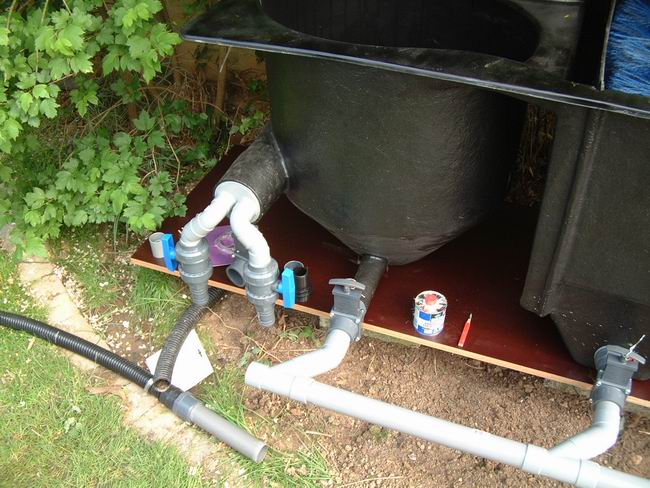

| Le filtre est prévu dans ce cas ci pour
une double entrée. Remarquez que j'ai placé deux vannes d'arrêt, c'est très
pratique et ça évite de vider le tuyau à chaque arrêt de pompe. J'ai utilisé
une réduction 2x40, il n'est pas souhaitable d'utiliser un T ou même un Y
car cela crée un contre courant qui mettra les pompes en opposition et
une des deux pompe prendra inévitablement le dessus sur l'autre. |
 |

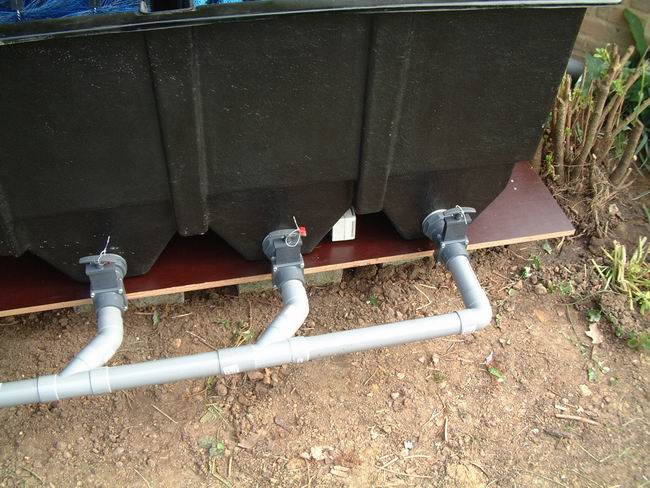

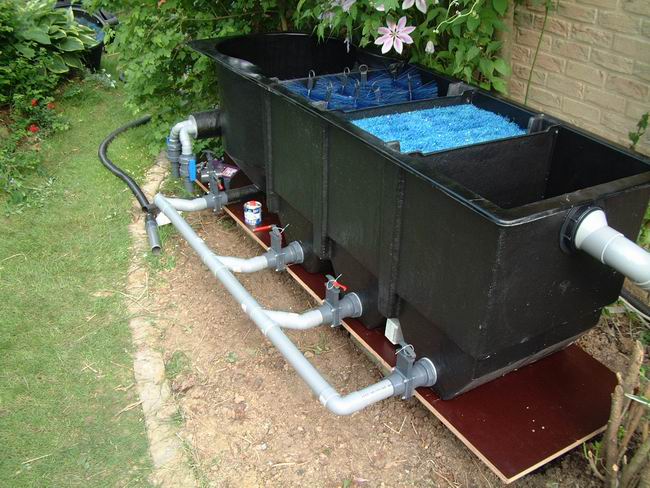

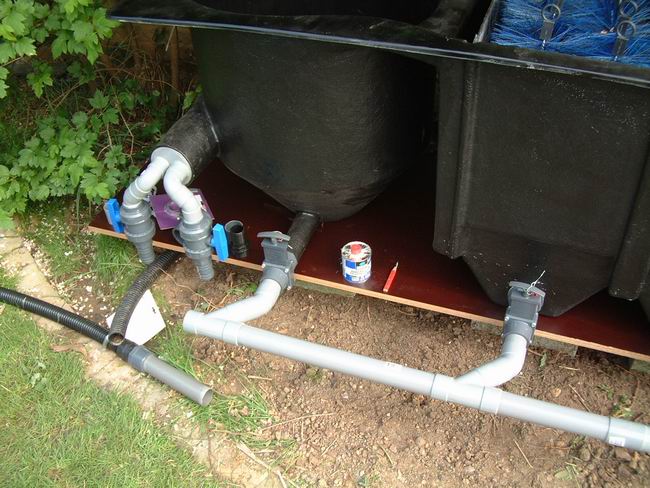

| J'ai opté pour un montage
en ligne des évacuations, le but est de n'avoir en finalité qu'un seul tuyau
vers le réseau d'égout. J'utilise des Y pour donner la bonne direction à
l'eau lors de chaque ouverture de vanne |

  |
|
|
|
